100G 72 cordón de remiendo de la fibra OM3 MTP Aqua Cable

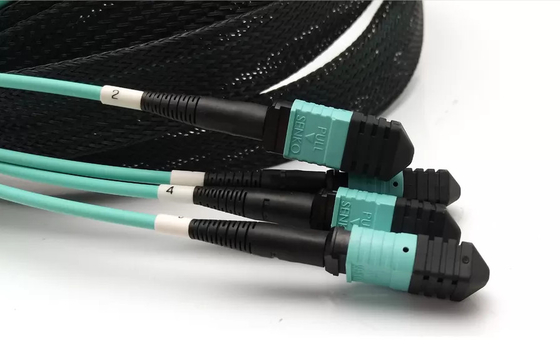

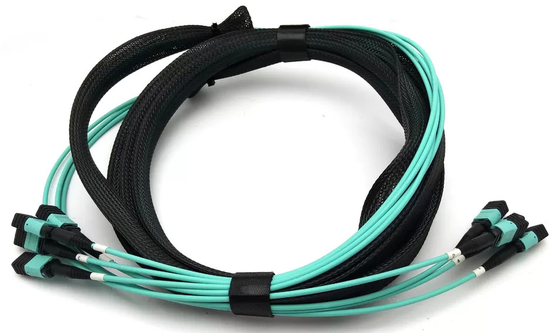

48Fiber 4 MPO a 4 cordón de remiendo de Mutilmode OM3 MTP del cable del camión de MPO Aqua Cable
Los montajes de cables de la fibra de MPO/MTP se terminan con el conector de MPO/MTP en ambos extremo.
Los cables de MPO son la mejor opción para las redes de alta densidad de la fibra.
Se diseña específicamente para Ethernet, el canal de la fibra, el centro de datos y los usos rápidos de Ethernet del gigabit.
El cable del arnés se utiliza para conectar 10G SFP+ en un panel del adaptador de MPO y tronco de MPO
Características:
Alto rendimiento en IL y RL
4,8,12 y 24 terminaciones y montajes del conector de la fibra
Diseñado para la pérdida de pequeñas pérdidas y estándar SM y los usos del milímetro
Solución económica para la masa-terminación de la fibra
Conveniente para el uso de MPO/MTP
Cable redondo construido sólidamente, cable oval y opciones desnudas de la cinta disponibles
Viviendas del codificado por color disponibles distinguir el tipo de la fibra, el tipo polaco y/o el grado del conector
Usos:
MPO/MTP es la alta densidad de la fibra óptica pre-conecta el sistema que es generalmente uso en tres áreas.
· El uso del centro de datos con el ambiente de alta densidad
· La fibra óptica al edificio
· El uso interno del conector en el equipo de la fibra tal como divisor,
· 40G/100G SFP y SFP
Especificación:
| Tipo del conector |
12-Fiber o 24Fiber MPO/MTP (no-fijado) |
| Polaco |
PC (MILÍMETRO); APC (SM) |
| Vivienda de color |
Milímetro (beige), milímetro de élite (aguamarina), SM (verde), élite del SM (amarilla) |
| Pérdida de inserción, típica (MTP/MPO) |
DB del ≤ 0,10 |
| Pérdida de inserción, máximo (MTP/MPO) |
DB del ≤ 0,3 |
| Pérdida de vuelta (MTP/MPO SM) |
PC >55dB; APC> 60dB |
| Durabilidad (500 acoplamientos) |
< 0=""> |
| |
|
| Funcionamiento del cable de la fibra |
|
| |
|
| Tipo de la fibra |
OS2, OM1, OM2, OM3, OM4 OM5 |
| Cuenta de la fibra |
12,24,48,72,96,144 corazones |
| DB de la atenuación de la fibra (OS2) |
≤0.38 ≤0.34Type máximo (1310nm) ≤0.25 ≤0.19Type máximo (1550nm) |
| DB de la atenuación de la fibra (OM1) |
≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB de la atenuación de la fibra (OM2) |
≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB de la atenuación de la fibra (OM3) |
≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB de la atenuación de la fibra (OM4) |
≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Min.Bandwidth: Lanzamiento sobrellenado [Megaciclo-kilómetros] |
OM1 ≥OM4≥3500 (850nm) del ≥500del ≥OM31500del ≥500del ≥OM2500del ≥500del ≥200(850nm)(1300nm)(850nm)(1300nm)(850nm)(1300nm)500(1300nm) |
| Min.Bandwidth: Ancho de banda modal eficaz del laser [Megaciclo-kilómetros] |
|
| OM3 ≥OM44700del ≥2000(850nm)(850nm) |
| Diámetro externo |
12fiber: 3,0 o 5.5m m; 24fiber: 3,0 o 5.5m m |
| Color externo de la chaqueta |
OS2 (amarillo), OM2 (naranja), OM3 (aguamarina), OM4 (púrpura o aguamarina) |
| Material externo de la chaqueta |
LSZH, OFNP, OFNR |
| Resistencia a la tensión |
>500N |
| Temperatura de funcionamiento |
-40 ~ +85°C |
Estándares asociados:
IEC 61754-7& estándar JIS C5982 de las reuniones
Cableado estructurado por TIA-568-C
La óptica paralela
- Foro óptico de la interred (OIF) obediente
- Infiniband obediente
Infiniband
- canal de la fibra 10G obediente
- 40G y 100G IEEE 802,3
- QSFP
Selección de la polaridad:
