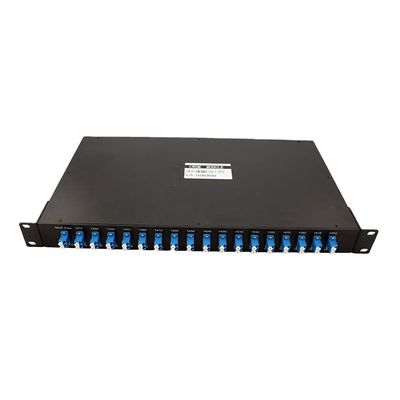

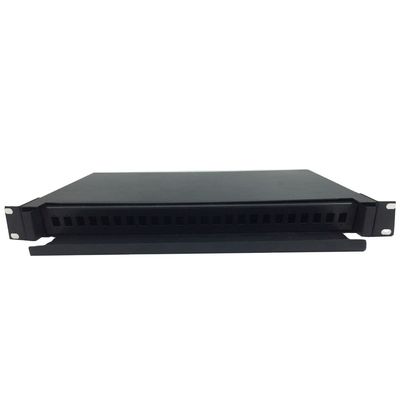

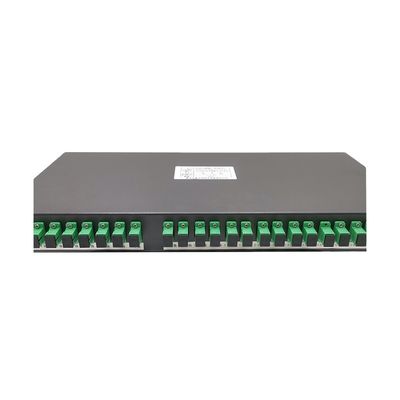

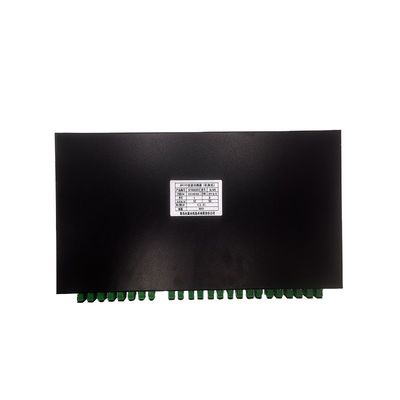

1U de fibra óptica Odf 1X2 de montaje de paneles de parche
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | 1X2 Parche de montaje de paneles de parche,1X2 paneles de parche de división,1U Odf paneles de parche |
||
Paneles de conexión de montaje en rack divisor 1U de fibra óptica Odf 1X2

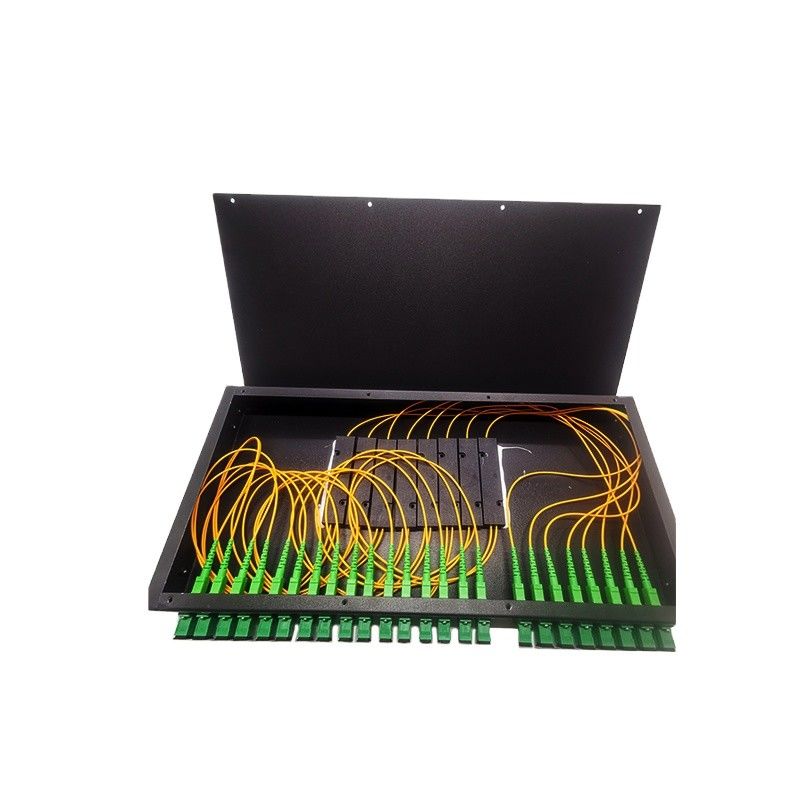

Panel de conexión de fibra óptica de montaje en rack 1U 24 puertos 24 núcleos Instalar 8 piezas de divisor 1X2
1. Introducción del producto
El multiplexor de división de longitud de onda densa (DWDM) se basa en la técnica de filtro de membrana y el diseño de empaquetado de microóptica de unión de metal sin flujo patentado, dentro de las longitudes de onda de la UIT para lograr el enlace ascendente y descendente. Proporciona la longitud de onda central del canal de la UIT, baja pérdida de inserción, alto aislamiento de canal, bajo consumo de energía, características de banda de paso amplia, sin bucle de pegamento, excelente estabilidad térmica y confiabilidad, etc. En un sistema de red de telecomunicaciones, se puede utilizar para la señal óptica de enlace ascendente o descendente.
2. Especificaciones técnicas
| Parámetro | 4 canales | 8 canales | 16 canales | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| Longitud de onda del canal (nm) | 1270~1610 | ||||||||||
| Precisión de la longitud de onda central (nm) | ±0.5 | ||||||||||
| Espaciamiento de canales (nm) | 20 | ||||||||||
| Banda de paso del canal (@-0.5dB ancho de banda (nm) | >14 | ||||||||||
| Pérdida de inserción (dB) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| Uniformidad del canal (dB) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| Ondulación del canal (dB) | 0.3 | ||||||||||
| Aislamiento (dB) | Adyacente | N/A | >30 | N/A | >30 | N/A | >30 | ||||
| No adyacente | N/A | >40 | N/A | >40 | N/A | >40 | |||||
| Sensibilidad a la temperatura de la pérdida de inserción (dB/℃) | <0.005 | ||||||||||
| Desplazamiento de la temperatura de la longitud de onda (nm/℃) | <0.002 | ||||||||||
| Pérdida dependiente de la polarización (dB) | <0.1 | ||||||||||
| Dispersión del modo de polarización (PS) | <0.1 | ||||||||||
| Directividad (dB) | >50 | ||||||||||
| Pérdida de retorno (dB) | >45 | ||||||||||
| Manejo máximo de potencia (mW) | 500 | ||||||||||
| Temperatura de funcionamiento (℃) | -5~+75 | ||||||||||
| Temperatura de almacenamiento (℃) | -40~85 | ||||||||||
| Dimensión del paquete (mm) | 1. L100 x W80 x H10 (Módulo de 2 CH~8CH) | ||||||||||
| 2. L120xW800xH18 (Módulo de 9 CH~18CH) | |||||||||||
Observación: Lo anterior es sin conectores, si con conectores, agregue 0.2dB más.
3. Aplicación
4. Características
- Baja pérdida de inserción
- Alto aislamiento de canal
- Camino óptico sin epoxi
- Excelente estabilidad térmica y confiabilidad
- Cumplimiento de telcordia GR-1221 y estándar de protección ambiental RoHS
5. Información de pedido
| Configuración | N.º de canal | Canal | Tipo de coleta | Longitud de la fibra | Dimensio(mm) | Conector |
| M=Mux D=Demux |
04=4 canales 08=8 canales 16=16 canales
N=N canales …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=especial… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=otros |
1=L100 x W80 xH10 2=L120xW80xH18 3=19 1U Rack |
0=Ninguno 5=otro |
-
