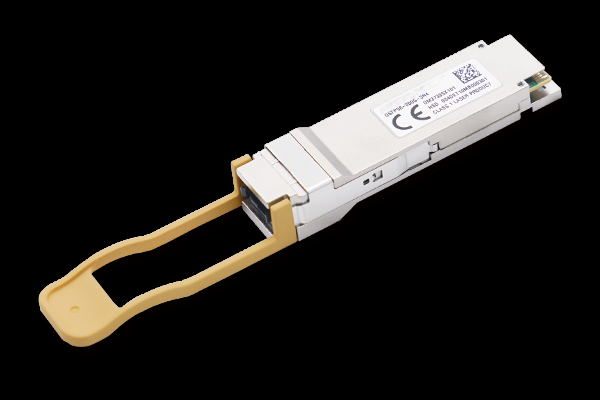

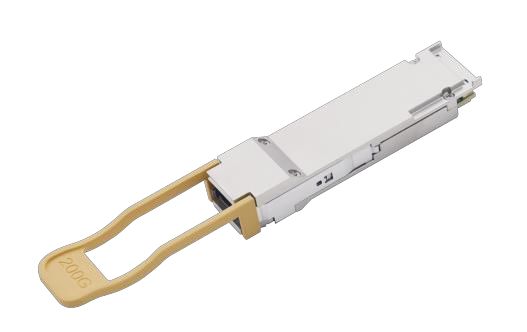

módulo transceptor QSFP56 200GE SR4 100M OM4 y 70M OM3

OM3738SX101 es un doble paralelo 200GE Cuad Small Form Factor (QSFP56) módulo óptico diseñado para comunicación de datos de corto alcance de múltiples carriles. El módulo óptico utiliza un formato de modulación de amplitud de pulso de 4 niveles (PAM4). ofrece cuatro vías de datos basadas en la tecnología VCSEL/PD de 850 nm, y es capaz de de una velocidad de datos agregada de 200 GE sobre una FMM OM4 de 100 m o una FMM OM3 de 70 m.

Es compatible con el IEEE 802.3cd 200GBASE SR4, IEEE 802.3bs 200GAUI-4 Las funciones de diagnóstico digital están disponibles a través de la interfaz I2C. especificados por las interfaces de gestión CMIS4.0.

Figura 2-1: Diagrama del bloque del transceptor

Figura 3-1: Dimensiones mecánicas del OM3738SX101

• QSFP56 con enchufe en caliente
• Se cumplen las normas IEEE 802.3cd 200GBASE-SR4
• Se cumplen las normas IEEE 802.3bs 200GAUI-4
• Interfaz de gestión CMIS4.0 compatible
• Funciones de diagnóstico digital
• módulo transceptor full-duplex de 4 canales
• 212Tasa de bits agregada de 0,5 Gbps
• Duración máxima del enlace de 70 m OM3, 100 m OM4 con FEC
• Contenedor único MPO-12 APC/UPC
• Disposición máxima de energía < 5 W
• Rango de temperatura de la caja de trabajo de 0°C a 70°C
• Fuente de alimentación única de 3,3 V
• Compatible con la Directiva RoHS 2

• 200G Ethernet
• Red de centros de datos
