100G 200G 8 canales G652D SC WDM CWDM DWDM
| Channel: | 8 | Wavelength: | 1530.33~1560.61（21~59 TU grid） |
| Fiber Type: | G652D，G657A or others | Pigtail diameter: | Bare fiber /900um loose or tight tube |
| Pigtail length: | 0.5m/1m/1.5m/2m | Connector: | None/SC/FC/LC/ST or others |
| High Light: | Se aplican las reglas siguientes:,G652D CWDM DWDM,8 canales de transmisión por cable |
||
100G 200G 8 Canales G652D SC WDM CWDM DWDM
50G/100G/200G 8 Canales Multiplexación por División de Longitud de Onda Densa Mux o DeMux
1. Información del producto

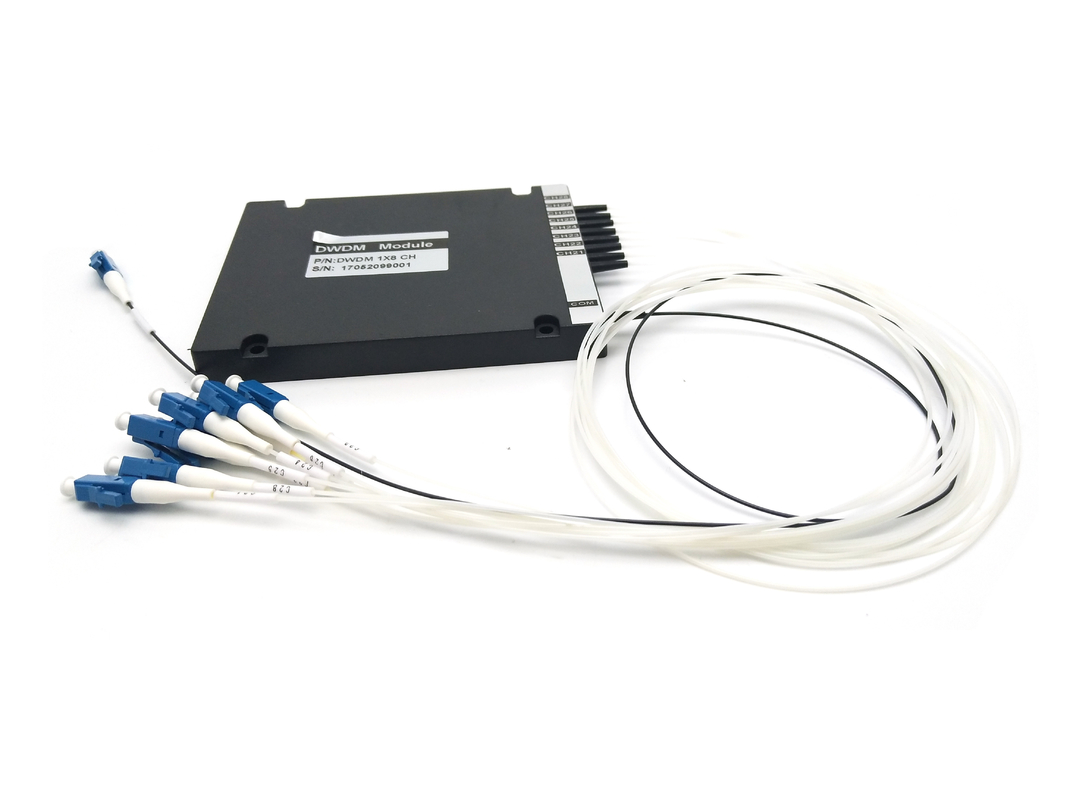

Descripción: 1×8CH DWDM Mux/Demux, 900um (2.0mm, 3.0mm), 1m con conector personalizado, paquete ABS de 100×80×10mm
2. Especificación:
| Parámetros | Unidad | Especificaciones | ||||
| Recuento de canales | Ch | 8 | ||||
| Longitud de onda central del canal | nm |
C45,43,41,39,37,35,33,31 |
||||
| Banda de paso del canal | Mín. | nm | ±0.5 | |||
| Pérdida de inserción | Máx. | dB | <2.5 | |||
| Aislamiento | Canal adyacente | Mín. | dB | 30 | ||
| Canal no adyacente | Mín. | dB | 40 | |||
| Rizado de banda de paso | Máx. | dB | 0.3 | |||
| Pérdida dependiente de la polarización | Máx. | dB | 0.1 | |||
| Directividad | Mín. | dB | 55 | |||
| Pérdida de retorno | Mín. | dB | 50 | |||
| Dispersión del modo de polarización | Máx. | ps | 0.1 | |||
| Manejo de potencia | Máx. | mW | 500 | |||
|
Tipo de coletas y conector |
COM | 0.9/mmnegrotubo suelto con conector | ||||
| Otros puertos | 0.9mmblancotubo suelto con conector | |||||
| Tipo de fibra | SMF-28e | |||||
| Longitud de la fibra | m | ≥1 | ||||
| Temperatura de funcionamiento | °C | -40 ~ 110 | ||||
| Temperatura de almacenamiento | °C | -40 ~ 85 | ||||
| Dimensión del paquete | mm | (L)100×(W)80×(H)10 | ||||
Observación: Las especificaciones incluyen el conector.
3. Dibujo del paquete:
4. Dibujo de configuración:
-
