Datos del producto:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Connector: | SC | Color: | Red |
| Resaltar: | Atenuador óptico hembra a hembra,Atenuador Óptico de 10db,Atenuador Óptico de 15db |
||
El atenuador óptico es un dispositivo pasivo utilizado para reducir el nivel de potencia de una señal óptica. Podría aplicarse para depurar el rendimiento de la potencia óptica y la corrección de la calibración de instrumentos ópticos y la atenuación de la señal de fibra para garantizar que la potencia óptica esté en un nivel estable y deseado en el enlace sin ningún cambio en su onda de transmisión original.
Finetelecom ofrece atenuadores fijos LC, FC, SC, ST y MU con diferentes niveles de atenuación, de 1dB a 30dB.
Características:
Baja reflexión de retorno y bajo PDL
Valor de atenuación de alta precisión
Control de precisión del rango de atenuación
Rango de atenuación amplio
Virola de cerámica de precisión
Aplicaciones:
Gestión de energía en redes ópticas
Equilibrio de canales del sistema de multiplexación por división de longitud de onda (WDM)
Amplificadores de fibra dopada con erbio (EDFA)
Multiplexores de adición-caída óptica (OADM)
Protección del receptor
Equipo de prueba
Compensación de diferente atenuación del conector
Especificaciones:
| Tipo de conector | FC, SC, ST, LC, MU, Híbrido, etc. |
| Valor de atenuación | 1dB ~ 30dB |
| Modelo | Fijo, En línea, Variable, Adaptador (hembra a hembra), Conector (macho a hembra) |
| Longitud de onda de funcionamiento | SM: 1240 ~ 1620 nm (Dual 1310/1550 nm) MM: 850/1300 nm |
| Pérdida de retorno | UPC >55dB, APC >60dB |
| Tolerancia de atenuación | +/-0,5 dB para atenuación de 1 a 5 dB |
| +/-10% para atenuación de 6 a 30 dB | |
| Potencia óptica de entrada máxima: 1000 mW (SM); 200 mW (MM) | |
| Pérdida dependiente de la polarización: ≤0,2 dB | |
| Intercambiabilidad: ≤0,2 dB | |
| Repetibilidad: ≤0,2 dB | |
| Durabilidad: ≤0,2 dB Típico 1000 acoplamientos | |
| Rango de temperatura de funcionamiento: -40 ºC a 75 ºC | |
| Rango de temperatura de almacenamiento: -40 ºC a 85 ºC | |
| Humedad: 95% HR | |
Información para pedidos:
Paso 1: Tipo de conector: FC, SC, LC, ST
Paso 2: Extremo de la virola: PC, UPC, APC
Paso 3: Tipo: Monomodo, Multimodo
Paso 4: Atenuación: 1-10dB (paso de 1dB), 15, 20, 25, 30dB
Paso 5: Modo: Fijo, Hembra y macho, En línea, Variable
Paso 6: Longitud de onda: 1310 nm, 1550 nm, 850 nm, 1300 nm

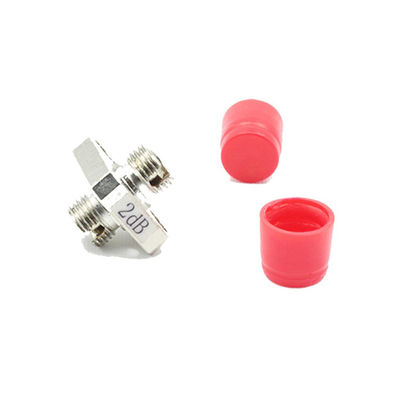

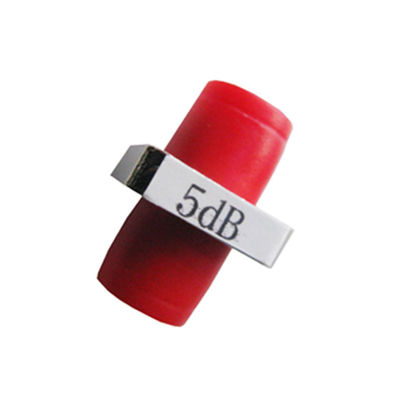

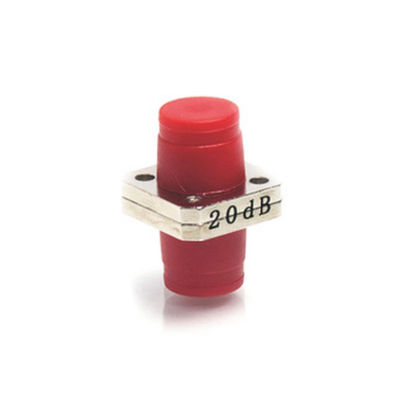

Imagen del producto
