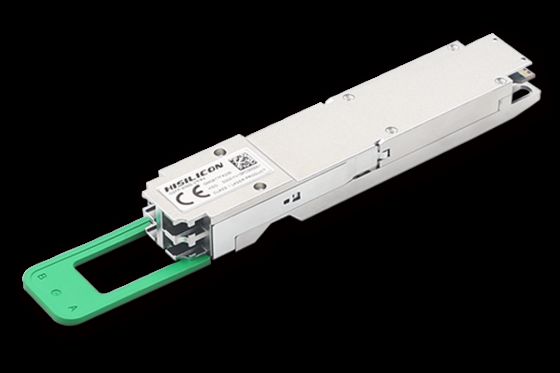

módulo transceptor OSFP 800G 2 x FR4 para aplicaciones en centros de datos y redes en la nube

OM3877FX200 es un módulo transceptor diseñado para su uso en enlaces de 800 Gigabit a una distancia de hasta 2 km. Es adecuado para aplicaciones en centros de datos y redes en la nube. Cumple con el estándar 100G Lambda MSA y CMIS 5.2. Las funciones de diagnóstico digital están disponibles a través de la interfaz I2C.

Este módulo puede convertir datos eléctricos de 8 canales a 106.25 Gbps a señales ópticas de 8 canales a 106.25 Gbps, y multiplexarlos en dos canales para una transmisión óptica de 850 Gbps. De manera similar, desmultiplexa ópticamente una entrada de 850 Gbps en señales de 8 canales y las convierte en datos eléctricos de salida de 8 canales en el lado del receptor.

Ha sido diseñado para cumplir con las condiciones de funcionamiento externas más duras, incluyendo temperatura, humedad e interferencia EMI. También se puede utilizar como un breakout de 2 x 400GE a módulos 400G-FR4.

Figura 2-1 Diagrama de bloques del transceptor

Figura 3-1 Dimensiones mecánicas del OM3877FX200 (módulo OSFP tipo 2)

• Velocidad de bits agregada de 850 Gbps
• Diseño de paquete no hermético
• Diseño MUX/DeMUX de 2 x carriles CWDM4
• Conector LC dúplex doble
• Consumo máximo de energía 17 W
• Fuente de alimentación única de 3.3 V
• Hasta 2 km de transmisión en fibras monomodo con FEC
• Cumple con OSFP MSA rev5.0
• Cumple con 100G Lambda MSA
• Cumple con 802.3cu
• Cumple con la interfaz de gestión OIF CMIS 5.2
• Cumple con OIF-CEI-112G-VSR-PAM4
• Cumple con RoHS 2

• Ethernet 800G
• Red de centro de datos
