Datos del producto:
Pago y Envío Términos:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

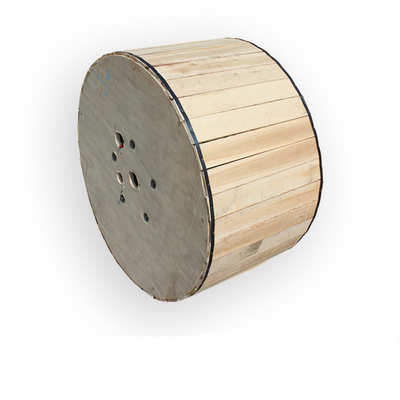

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Certificación: | ISO9001/CE/ROHS |
| Resaltar: | Cables de fibra óptica ADSS,Cables de fibra óptica ADSS,Cables de fibra óptica ADSS |
||

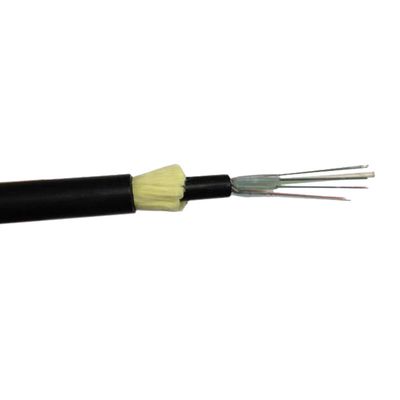

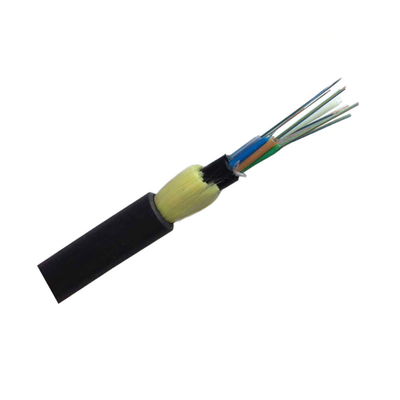

Cable Óptico ADSS para exteriores de tubo holgado central no metálico, cubierta LSZH, SM G652D
Descripción:
El cable de fibra óptica autoportante totalmente dieléctrico ADSS es de tubo holgado trenzado. Fibras desnudas de 200um o 250um, se posicionan en un tubo holgado hecho de plásticos de alto módulo. Los tubos se llenan con un relleno resistente al agua compuesto. Los tubos (y rellenos) se trenzan alrededor de un FRP (plástico reforzado con fibra) como un miembro central no metálico de resistencia en un núcleo de cable compacto y circular.
Después de que el núcleo del cable se llena con un compuesto de relleno. Está cubierto con una fina cubierta interior de PE (polietileno). Después de que se aplican capas trenzadas de hilos de aramida sobre la cubierta interior como miembro de resistencia, el cable se completa con una cubierta exterior de PE o AT (anti-seguimiento).
Características:
1. La estructura no metálica proporciona un buen aislamiento, excelente resistencia a los rayos.
2. El diseño adecuado, el control preciso de la longitud excesiva de la fibra y el proceso de trenzado distinto hacen que el cable
excelentes propiedades mecánicas y ambientales.
3. Capacidad anti-electromagnetismo.
4. Utilice hilo de aramida de alta intensidad como componente anti-tracción, diámetro de cable fuerte, ligero y pequeño, adecuado
para diferentes situaciones climáticas y tramos de instalación.
5. Protección especial de la cubierta exterior AT (Anti-Track), fuerte capacidad anti-corrosión eléctrica.
Aplicación:
1. Telecomunicaciones de larga distancia, LAN en áreas de alto voltaje o acceso a la red de telecomunicaciones;
2. Para el sistema de transmisión de energía, muchas áreas de truenos y alta interferencia electromagnética.
Hoja de datos:
| Ref. de diámetro exterior mm | Ref. peso kg/km |
Ref. Tensión máxima de trabajo KN |
Tensión máxima de trabajo permitida KN |
Resistencia a la rotura KN |
Miembro de resistencia CSA mm² | Módulo de elasticidad KN/mm² | Coeficiente de expansión térmica×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
Características:
1. Se puede instalar sin apagar la energía
2. Excelente rendimiento AT. El máximo inductivo en el punto de funcionamiento de la cubierta AT puede alcanzar los 25KV
3. Peso ligero y diámetro pequeño que reducen la carga causada por el hielo y el viento y la carga en torres y puntales.
4. Largos tramos y el tramo más grande es de más de 1000 m
5. Buen rendimiento de resistencia a la tracción y temperatura
6. La vida útil de diseño es de más de 30 años
Estructura

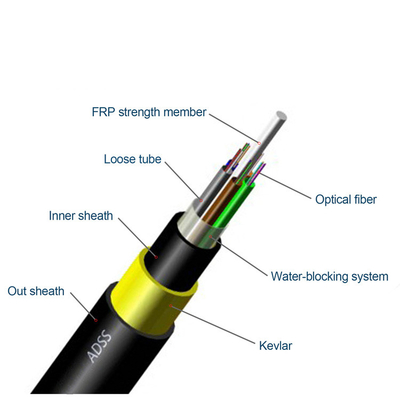

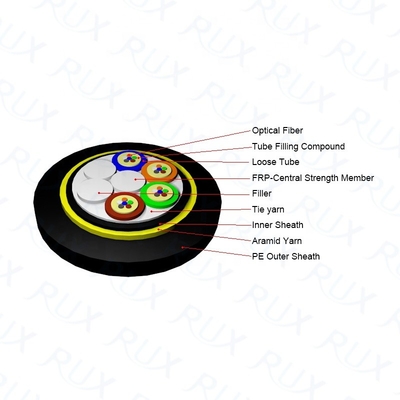

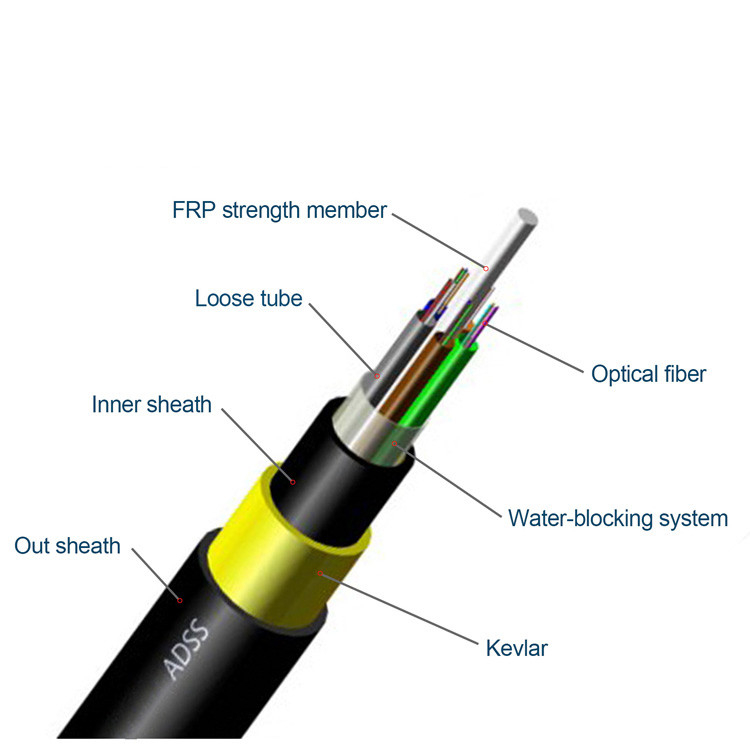

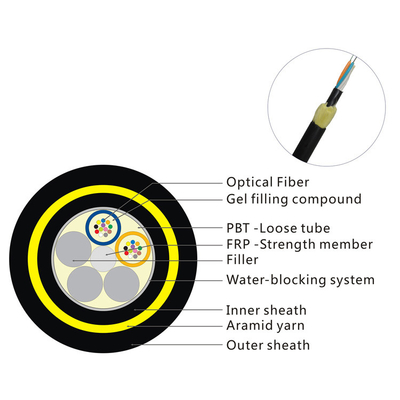

ADSS es de tubo holgado trenzado. Las fibras se colocan en un tubo holgado hecho de plásticos de alto módulo. Los tubos se llenan con un compuesto de relleno resistente al agua.
Los tubos (y rellenos) se trenzan alrededor de FRP (Plástico reforzado con fibra), como un miembro central no metálico de resistencia en un núcleo de cable compacto y circular. Después de que el núcleo del cable se llena con un compuesto de relleno, se cubre con una fina cubierta interior de polietileno (PE). Después de que se aplican dos capas de hilos de aramida en dos direcciones sobre la cubierta interior como miembro de resistencia, el cable se completa con una cubierta exterior de PE o AT (anti-seguimiento).
