FTTX 144 Puerto Enmarcado de distribución óptica ODF exterior
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | Cuadro de distribución óptica ODF para exteriores,Puerto 144 ODF exterior,Cuadro de distribución óptica FTTX |
||

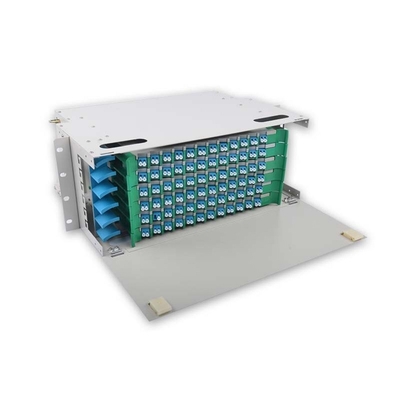

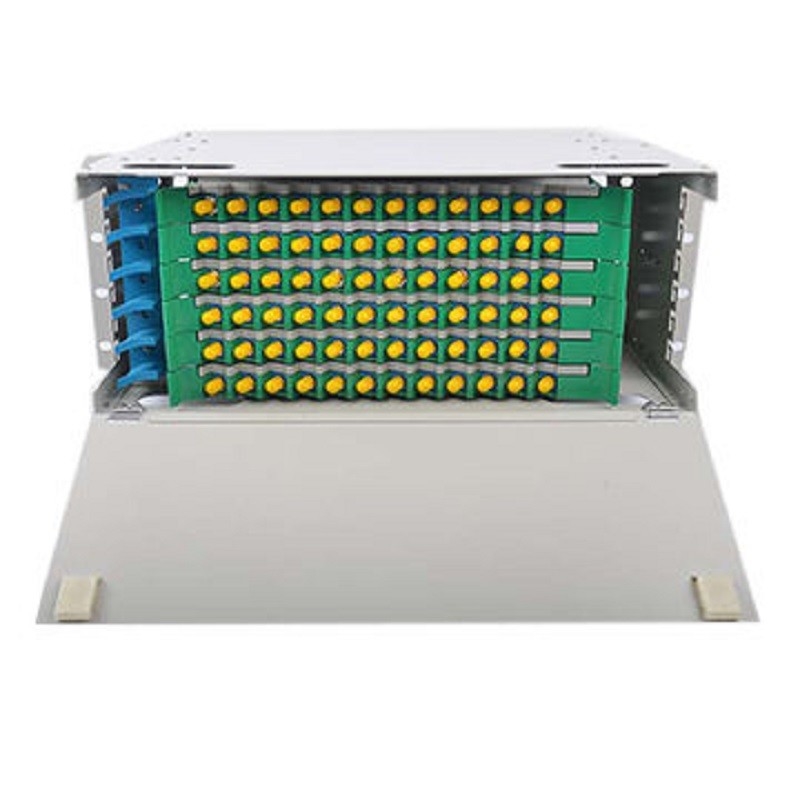

FTTX 144 Puerto Enmarcado de distribución óptica ODF exterior
Gran capacidad 72 96 144 puerto ODF de fibra óptica exterior/pantalla de parche del marco de distribución principal
Introducción
La caja de terminales de fibra óptica puede ser aplicada en la conexión de la rama de terminación de fibra, funcionando como caja de distribución, estructura estándar, montaje en bastidor, disponible para la instalación de FC,SC,ST,Adaptadores LC.
Características estructurales
L Todos los índices de propiedades se ajustan a la norma nacional YD/T9251997.
La carrocería utiliza chapa de acero laminada en frío con una fuerte fuerza adhesiva, artística y duradera.
El diseño distintivo de entrada de 1-2 cables y salida de fibra de 1-24 núcleos garantiza la flexibilidad.
La entrada del cable está sellada con NBR resistente al aceite para aumentar la flexibilidad.
La superposición de la bandeja de fusión de fibra y la unidad de tierra aislante separada hacen que la disposición de los núcleos, ampliando la capacidad y la tierra de cable flexible, conveniente y segura.
Especificaciones técnicas
Tamaño externo: (longitud × ancho × altura) 430x300x1U/2U
Radius de enrollamiento de fibra óptica: ≥ 40 mm
Pérdida adicional de bandeja de fibra: ninguna
Duración de la fibra que queda en la bandeja: ≥1,6 m
Capacidad de la fibra: 48 núcleos
Temperatura de trabajo: - 400 °C ~ + 600 °C
Resistencia a la presión lateral: 500N
Resistencia a los golpes: 750 N
Cuadro de distribución de fibra óptica montado en bastidor
| Modelo | Número de núcleos | Alturas | Dimensión ((cm) | Peso (en kg) |
| Se aplicarán las siguientes medidas: | 144 | 7U | 49 por 30,5 por 31.15 | 17.1 |
| Se aplicará el procedimiento siguiente: | 96 | 5U | 49 por 30,5 por 22.25 | 11 |
| Se aplicará el procedimiento siguiente: | 72 | 4U | 49 por 30,5 por 17.8 | 9 |
| Se aplicará el procedimiento siguiente: | 48 | 3U | 49 por 30,5 por 13.35 | 7 |
| Se aplicará el procedimiento siguiente: | 36 | 2U | 49 por 30,5 por 8.9 | 5.7 |
| Se aplicará el procedimiento siguiente: | 24 | 2U | 49 por 30,5 por 8.9 | 4.6 |
-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
