PLC Splitter IP65 Revestimiento de fibra óptica montado en la pared
| Splitter: | 2:32,2:16 | Dimension: | φ230*550 |
| Cable diameter: | φ7-φ22 | Cable port: | 4 in ,4 out |
| Capacity of splice tray: | 24 Single fiber | Max qty of splice tray: | 6 |
| Max capacity: | 144 Single fiber | Material: | MPP |
| Sealing structure: | Heat shrinkable sealing structure silicon gum material | ||
| High Light: | Revestimiento de fibra óptica aérea,Cubierta de fibra óptica para separador de PLC,Revestimiento de fibra óptica MPP |
||
Caja de fibra óptica aérea montada en pared IP65 con divisor PLC

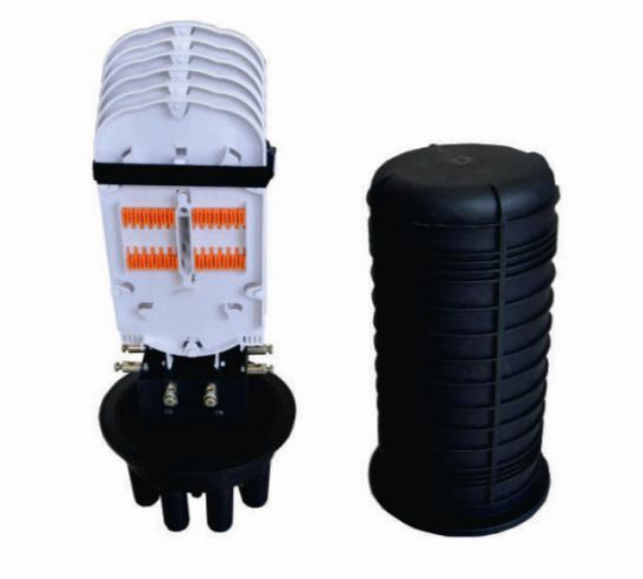

Cierre de cúpula de fibra óptica GJS-M7/RS con divisor PLC
DESCRIPCIÓN
Aplicación
Un tipo de serie de cierres de cúpula, utilizado para la conexión directa durante el proceso de transmisión de fibra óptica, y proporciona protección de conexión conjunta, con 6 pequeños orificios redondos para cables y 1 orificio grande para cables; sellado térmico con cubierta termorretráctil; se puede utilizar para instalaciones aéreas, en postes, en paredes y enterradas. Con un buen rendimiento de sellado, la instalación sencilla y la amplia gama de aplicaciones son la mejor opción para la conexión de fibra óptica.
Producto Características
Todos los indicadores funcionales están de acuerdo con la norma nacional YD 814.1-2004 para cajas de distribución.

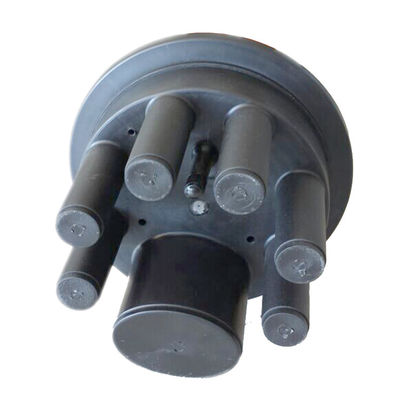

Puertos de cable de cuatro entradas y cuatro salidas; hay 1 orificio grande y 6 orificios circulares pequeños, que pueden entrar y salir de los cables ópticos Φ7~Φ22.

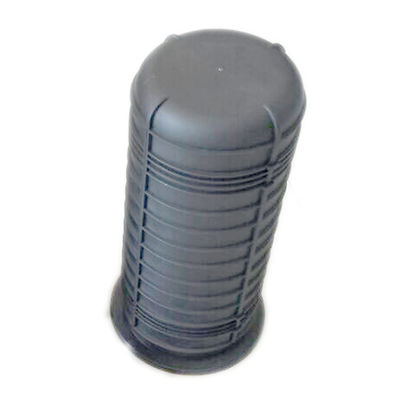

El cuerpo de la caja exterior está hecho de plásticos de ingeniería de alta resistencia. Tiene características de menor peso, alta resistencia mecánica, antienvejecimiento, fuerte resistencia a la corrosión, resistencia a los rayos y larga vida útil.
La estructura apilada de la bandeja de empalme y el dispositivo de conexión a tierra de aislamiento independiente hacen que la configuración del núcleo de fibra óptica, la expansión y la conexión a tierra del cable sean flexibles, convenientes y seguras.

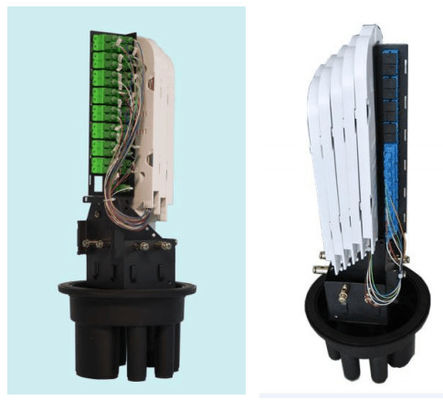

La bandeja de empalme está equipada con ranuras de empalme y un soporte de divisor PLC, que se puede configurar en cualquier momento de acuerdo con las necesidades de la conexión de línea directa o de línea ramificada.
Técnico Índice
Radio de curvatura de la fibra: ≥40 mm
Pérdida adicional del disco óptico: ≤ 0,01 dB
Rango de temperatura: - 40°C ~ + 65°C
Antipresión lateral: ≥2000N / 10 cm
Resistencia al impacto: ≥20N.m
Nivel de protección: IP65
ESPECIFICACIÓN DEL PRODUCTO
| Tipo | GJS-M7/RS |
| Tamaño (mm) | ￠230 * 320/440 |
| Diámetro del cable (mm) | ￠7～￠22 |
| Entrada de cable | 4 entradas y 4 salidas |
| Capacidad de la bandeja de empalme | 24 (núcleo único) |
| Cantidad máxima de bandejas de empalme | 6 |
| Capacidad máxima | 144 (núcleo único) |
| Tamaño de la caja exterior (mm) |
540*485*465/4 piezas |
LISTA DE EMBALAJE
| Cuerpo de la caja | 1 juego |
| Conector de poste | 2 piezas |
| Tubo termorretráctil (pequeño) | 6 piezas |
| Tubo termorretráctil (ovalado) | 1 pieza |
| Manguitos de empalme, (L=40 mm) | según el tipo |
| Cable de tierra (L=120 mm) | 1 pieza |
| Tarjeta de rama | 1 pieza |
| Lámina de estaño | 2 piezas |
| Hebilla de aro de manguera de acero inoxidable | 8 piezas |
-
