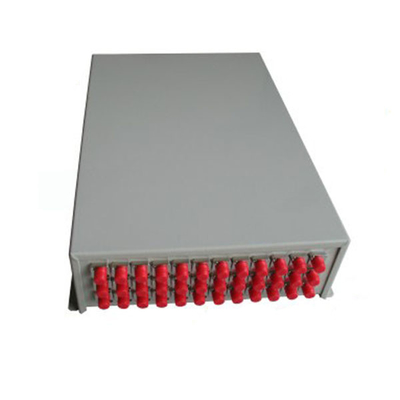

48 Cuadro de unión óptica montado en la pared FC ST ROSH

Caja de empalme óptica FC ST ROSH de montaje en pared de 48 núcleos

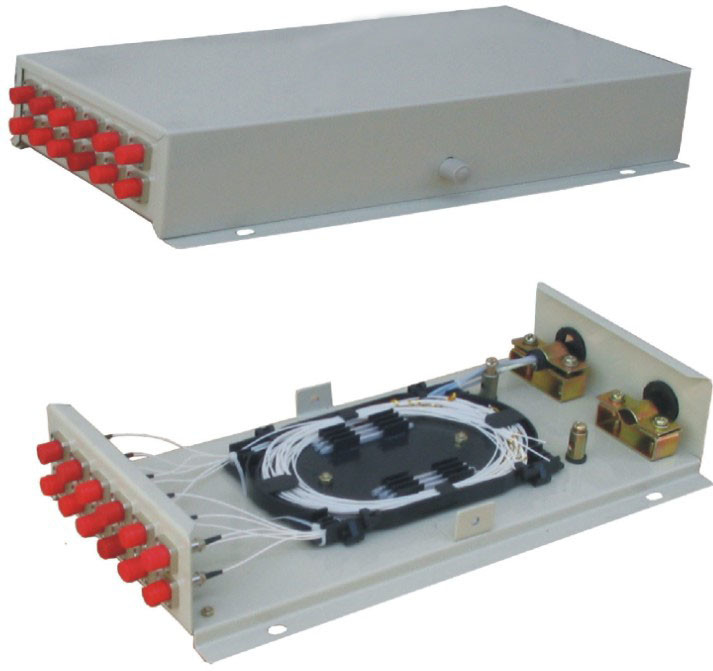

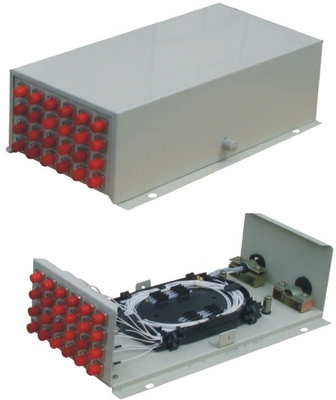

Caja de terminales de fibra óptica de panel de conexión montada en la pared GPZ-48A,12 núcleos, 24 núcleos, 48 núcleos

Aplicación:

El producto se puede utilizar en el terminal de los cables ópticos, de diferentes tipos y estructuras, cuyo diámetro esté dentro de la bandeja de 18 mm.

Características estructurales:

1. Todos los índices de propiedad están de acuerdo con la norma nacional YD/T814-1996.

2. El cuerpo utiliza una lámina de acero laminado en frío y la superficie utiliza la técnica de plástico de soplado mate. Fuerte fuerza adhesiva, artístico y       duradero.

3. El diseño distintivo de 1～2 entradas de cable y salida de fibra de 1～48 núcleos asegura la flexibilidad.

4. La entrada de cable y la salida de fibra están selladas con NBR resistente al aceite para aumentar la flexibilidad. Los usuarios pueden elegir perforar la entrada y la salida.

5. La bandeja de fusión de fibra superpuesta y la unidad de tierra de aislamiento separada hacen que la disposición de los núcleos, la expansión de la capacidad y la conexión a tierra del cable     flexible, conveniente y seguro.

Principales especificaciones técnicas

1. Tamaño externo: (largo×ancho×alto) 330×183×70/100

2. Peso: 1.7/2 kg

3. radio de curvatura de la fibra óptica: ≥40 mm

4. pérdida adicional de la bandeja de fibra: ninguna

5. longitud de fibra restante en la bandeja: ≥1.6 m

6. capacidad de fibra: 48 núcleos

7. temperatura de trabajo: - 400C ~ + 600C

8. resistencia a la presión lateral: 500N

9. resistencia al impacto: 750N

Operaciones

1. Pele el cable, quite la cubierta exterior e interior, así como el tubo de contracción suelto, y lave la grasa de relleno, dejando 1.1～1.6 m de fibra y 20～40 mm de núcleo de acero.

2. Fije la tarjeta de prensado del cable y el cable, así como el núcleo de acero de refuerzo del cable.

3. Introduzca la fibra en la bandeja de fusión y conexión, fije el tubo de contracción térmica y el tubo fundido a una de las fibras de conexión. Después de fundir y       conectar la fibra, mueva el tubo de contracción térmica y el tubo fundido y fije el núcleo de refuerzo de acero inoxidable (o cuarzo), asegúrese de que el punto de conexión   esté en el medio de la tubería de la carcasa. Caliente la tubería para unirlos. Coloque la junta protegida en la bandeja de tendido de fibra. (una bandeja puede  colocar 12 núcleos)

4. Coloque la fibra restante en la bandeja de fusión y conexión de manera uniforme y fije la fibra enrollada con bridas de nailon. Utilice las bandejas de abajo hacia arriba. Después de que toda   la fibra se haya conectado, cubra la capa superior y fíjela.

5. Posiciónela y utilice el cable de tierra de acuerdo con el plan del proyecto.

6. Cierre la tapa. Se puede instalar en la pared o en línea horizontal.
