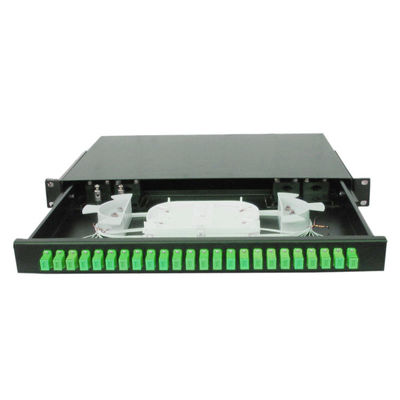

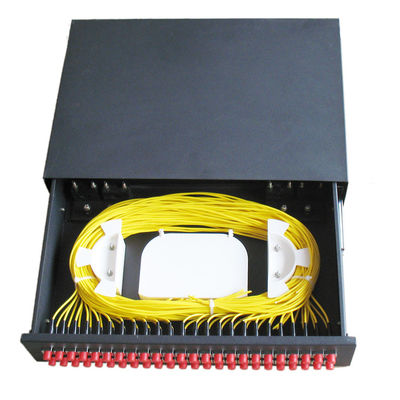

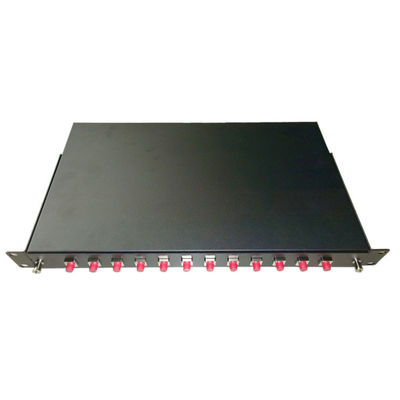

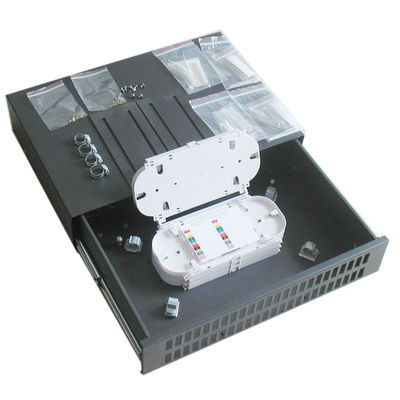

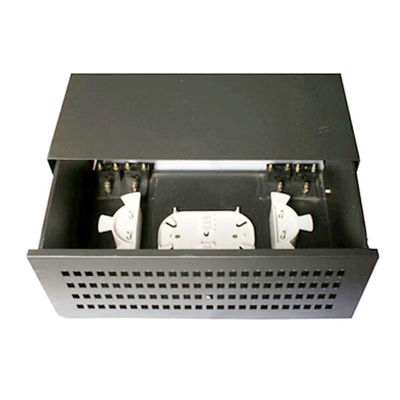

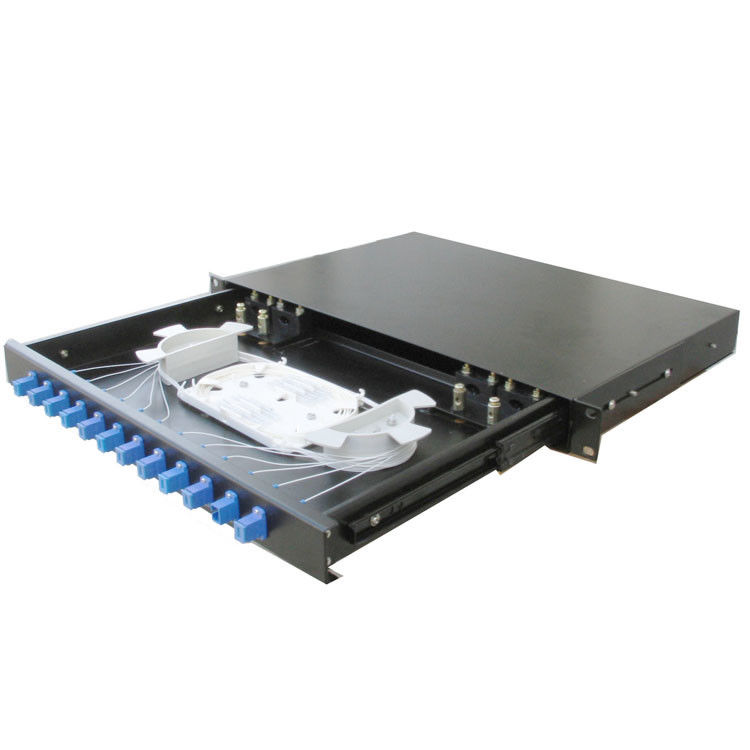

Panel de conexión de montaje en rack de estructura estándar de 19'' tipo cajón deslizante de 12-192 núcleos con adaptador FC SC LC ST
Aplicación:
El producto se puede utilizar en el terminal de los cables ópticos, diferentes tipos y estructuras, el
diámetro de los cuales está dentro de los 18 mm (φ) de la bandeja.
Características estructurales:
- Todos los índices de propiedad están de acuerdo con la norma nacional YD/T925—1997.
- El cuerpo utiliza chapa de acero laminado en frío. Fuerte fuerza adhesiva, artístico y duradero.
- Diseño distintivo de 1-2 entradas de cable y salida de fibra de 1-24 núcleos que asegura flexibilidad.
- Las entradas de cable están selladas con NBR resistente al aceite para aumentar la flexibilidad. Los usuarios pueden elegir perforar la
- entrada y salida.
- La bandeja de fusión de fibra superpuesta y la unidad de tierra de aislamiento separada hacen que la disposición de los núcleos,
- expandiendo la capacidad y el cable a tierra sea flexible, conveniente y seguro.
Principales especificaciones técnicas:
Tamaño externo: (largo×ancho×alto) 430x250x1U
Peso: 3,5 kg
radio de curvatura de la fibra óptica: ≥40 mm
pérdida adicional de la bandeja de fibra: ninguna
longitud de fibra restante en la bandeja: ≥1,6 m
capacidad de fibra: 48 núcleos
temperatura de trabajo: - 400C ~ + 600C
resistencia a la presión lateral: 500N
resistencia a los golpes: 750N
IV, Operaciones
Pele el cable, quite la cubierta exterior e interior, así como el tubo de contracción suelto, y lave el
grasa de relleno, dejando 1,1～1,6 m de fibra y 20～40 mm de núcleo de acero.
Fije la tarjeta de prensado del cable y el cable, así como el núcleo de acero de refuerzo del cable.
Introduzca la fibra en la bandeja de fusión y conexión, fije el tubo de contracción térmica y el tubo fundido a uno de los
fibra de conexión. Después de fundir y conectar la fibra, mueva el tubo de contracción térmica y el tubo fundido y
fije la varilla de núcleo de refuerzo de acero inoxidable (o cuarzo), asegúrese de que el punto de conexión esté en el medio del
tubo de la carcasa. Caliente el tubo para que los dos se conviertan en uno. Coloque la junta protegida en la fibra.
bandeja de tendido. (una bandeja puede colocar 12 núcleos)
Coloque la fibra restante en la bandeja de fusión y conexión de manera uniforme, y fije la fibra enrollada con bridas de nailon. Utilice
las bandejas de abajo hacia arriba. Después de que toda la fibra haya sido conectada, cubra la capa superior y fíjela.
Posiciónela y utilice el cable de tierra de acuerdo con el plan del proyecto.
Lista de embalaje
cuerpo principal de la caja terminal: 1 pieza paño de arena de pulido: 1 pieza
marca de fusión y conexión: 1 pieza
manguito termorretráctil: 2～24 piezas
brida: 4～24 piezas
Especificación:
| Tipo |
GPZ/JJ-CLA |
| Dimensión (mm) |
430*250*1U/2U/3U/4U |
| Adaptador adecuado |
FC/LC/SC/ST,APC/UPC/PC |
| Capacidad de fibra (núcleos) |
12,24,48,,96 (la placa del panel se puede cambiar) |
| Material |
Chapa de acero laminado en frío |
Información del pedido:
| Tipo |
Dimensión (mm) |
Capacidad máxima (núcleos) |
Observación |
| GPZ/JJ-CLASC12 |
430*250*1U |
12 |
Chapa de acero laminado en frío, con pulverización electrostática, adecuada para adaptadores FC, SC, ST, LC. |
| GPZ/JJ-CLAFC24 |
24 |
| GPZ/JJ-CLA2SC24 |
48 |
| GPZ/JJ-CLAFC48 |
430*250*2U |
48 |
Información de embalaje:
| Tipo |
Tamaño de la caja interior
(mm)
|
Peso
(kg)
|
Tamaño del embalaje
(mm)
|
Peso
(kg)
|
No./cartón |
| GPZ/JJ-CLASC12 |
465*330*75 |
5,5 kg |
485*420*350 |
29,0 kg |
5 |
| GPZ/JJ-CLAFC24 |
| GPZ/JJ-CLA2SC24 |
| GPZ/JJ-CLAFC24 |
475*335*130 |
6,2 kg |
500*355*550 |
26,3 kg |
4 |
