24 núcleos LSZH 850nm 1300nm Cable de fibra óptica múltiple
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
| Fiber quality: | 2 / 4 / 8 / 10 / 12 /24 | Color: | Yelllow/Orange/Aqua/Customized |
| Cable diameter: | 13±0.5 mm for 24core | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Certification: | ISO9001/CE/ROHS |
| High Light: | Cable de fibra óptica múltiple de 1300 nm,Cables de fibra óptica múltiple de 850 nm,Cables ópticos LSZH de 24 núcleos |
||
24 núcleos LSZH 850nm 1300nm Cable de fibra óptica múltiple
GJFPV Breakout de un solo modo Multimodo RFP Fuerza de amortiguador estrecho Cable de fibra óptica LSZH chaqueta
Descripción:

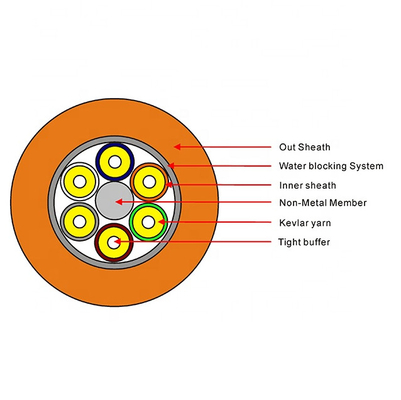

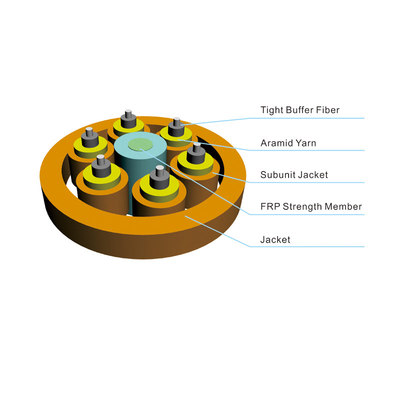

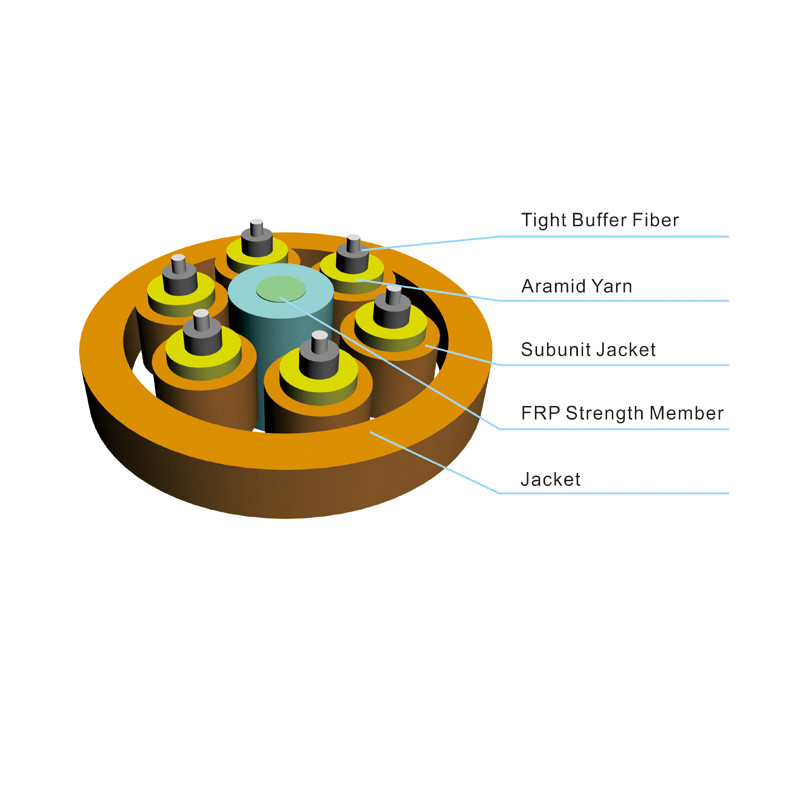

Los cables Break-Out utilizan un cable simple (Φ900μm fibra tampón estrecha, hilo de aramida como elemento de resistencia) como subunidad.Un plástico reforzado con fibra (FRP) se localiza en el centro del núcleo como un miembro de resistencia no metálicoLas subunidades están varadas alrededor del núcleo del cable. El cable se completa con una chaqueta de PVC o LSZH (bajo humo, cero halógenos, retardante de llama).
Características:
Fibra de amortiguación estrecha y estructura seca, conveniente para instalar y mantener.
La alta resistencia del elemento de resistencia del hilo de aramida garantiza una excelente resistencia a la tracción;
Más ligero y de pequeño diámetro, retardante de llama, fácilmente separable y excelente suavidad;
La estructura de los miembros de resistencia no metálica fijada garantiza que el cable garantice una mayor resistencia a la tracción.
El material de la chaqueta exterior tiene muchas ventajas como anti-corrosión, anti-agua, anti-radiación ultravioleta, retardante de llama y inofensivo para el medio ambiente, etc.
Aplicación:
Ampliamente utilizado en redes de acceso FTTH
Red de telecomunicaciones
Redes CATV
Redes de comunicaciones de datos
Red de área local
Equipo de transmisión, datos de voz
Interconexión entre aparatos
Cables y conectores de parches de fibra óptica
Conexión para componentes ópticos pasivos y activos
Varias soluciones de cableado para interiores, especialmente utilizadas en buenas condiciones de colocación.
Tipo de fibra: G.652D, G.657A1 o G.657A2 fibra de modo único y OM1, OM2, OM3, OM4 fibra de molde muti.
| Tipo de fibra | Atenuación | Ancho de banda de lanzamiento sobrecargado | Ancho de banda modal efectivo | Duración del enlace Ethernet de 10 GB/S | Radius de curvatura mínimo | |
| Condiciones | 1310/1550 nm | 850/1300 nm | 850/1300 nm | 850 nm | 850 nm | |
| Unidad | No se aplican los requisitos siguientes: | No se aplican los requisitos siguientes: | Las condiciones de los servicios de transporte | Las condiciones de los servicios de transporte | - ¿ Qué? | En el caso de los |
| G652D | 0.36 y 0.22 | 16 | ||||
| G657A1 y sus derivados | 0.36 y 0.22 | 10 | ||||
| G657A2 | 0.36 y 0.22 | 7.5 | ||||
| 50/125 | 3.0/1.0 | ≥ 500/500 | 30 | |||
| 62.2/125 | 3.0/1.0 | ≥ 200/500 | 30 | |||
| OMS3 | 3.0/1.0 | ≥ 1500/500 | ≥ 2000 años | ≥ 300 | 30 | |
| En el caso de los vehículos de motor | 3.0/1.0 | ≥3500/500 | ≥ 4700 | ≥ 550 | 30 | |
| B1-OM3 | 3.0/1.0 | ≥ 1500/500 | ≥ 2000 años | ≥ 300 | 7.5 | |
| B1-OM4 | 3.0/1.0 | ≥3500/500 | ≥ 4700 | ≥ 550 | 7.5 | |
Estructura y especificación técnica
| Código del cable |
Diámetro del cable (mm) |
Peso del cable (kg/km) |
(N/100 mm) |
Resistencia al aplastamiento (N/100 mm) |
|||
| Chaqueta de PVC | La chaqueta LSZH | A corto plazo | A largo plazo | A corto plazo | A largo plazo | ||
| 4 | 7.4 ± 0.5 | 50 | 56 | 440 | 130 | 1000 | 300 |
| 6 | 8.4 ± 0.5 | 66 | 74 | 660 | 200 | 1000 | 300 |
| 8 | 9.8 ± 0.5 | 91 | 101 | 660 | 200 | 1000 | 300 |
| 12 | 12.4 ± 0.5 | 140 | 155 | 660 | 200 | 1000 | 300 |
| 18 | 12.4 ± 0.5 | 140 | 155 | 1320 | 400 | 1000 | 300 |
| 24 | 14.4 ± 0.5 | 181 | 201 | 1320 | 400 | 1000 | 300 |
| 36 | 16.4 ± 0.5 | 208 | 255 | 1320 | 400 | 1000 | 300 |
| 48 | 19 ± 0.5 | 280 | 344 | 1320 | 400 | 1000 | 300 |
Nota:Esta ficha de datos sólo puede servir de referencia,pero no de suplemento al contrato.
más información.
-
