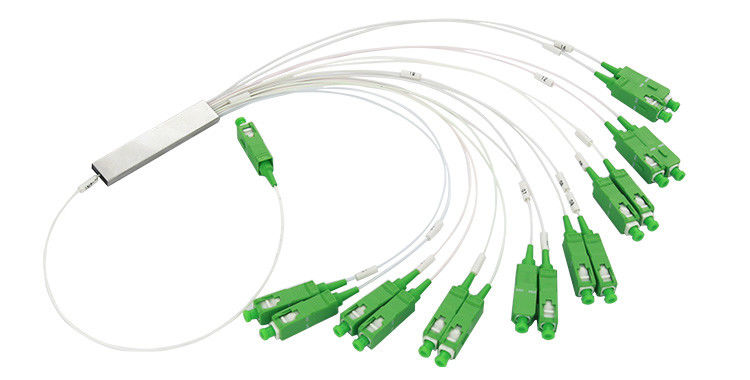

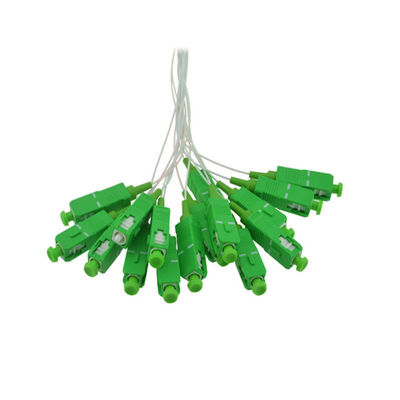

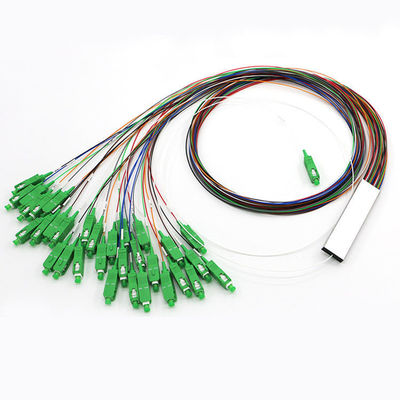

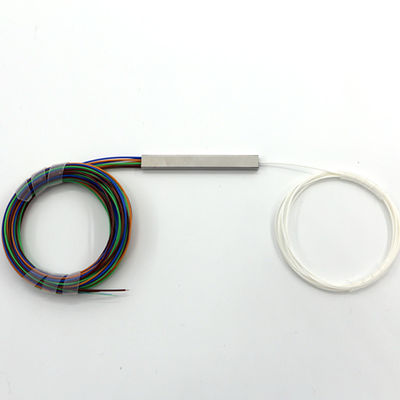

Divisor de fibra óptica sin bloque de 0,9 mm 1X16 con tubo de acero
| Model Type:: | 1*16 0.9mm Mini Steel PLC Fiber Optic Splitter | Fiber Type:: | G.657A with 0.9mm lose tube |
| Directivity:: | ≥55dB | Fiber Connector:: | SC/APC |
| Dimension:: | 60*12*4mm | Application:: | FTTH FTTB FTTX PON CATV |
| High Light: | Divisor de fibra óptica sin bloque,divisor de la fibra óptica de 0.9m m,1x16 divisor de fibra óptica |
||
Divisor de fibra óptica sin bloques mini de 0,9 mm 1X16
Divisor de fibra óptica PLC de tubo de acero inoxidable sin bloques mini de 0,9 mm 1*16
Descripción:
- El divisor de circuito de onda de luz planar (divisor PLC) es un tipo de dispositivo de gestión de energía óptica que se fabrica utilizando tecnología de guía de onda óptica de sílice. Cuenta con un amplio rango de longitud de onda de funcionamiento, buena uniformidad de canal a canal, alta fiabilidad y tamaño reducido, y se utiliza ampliamente en FTTX PON para realizar la gestión de la energía de la señal óptica
Característica:
- Adopta acero inoxidable de alta resistencia, pasa la prueba de niebla salina
- El núcleo de la férula es inferior a 0,5 um
- Adopta un 100% de materia prima nueva, cumple con ROHS
- Baja pérdida de inserción
- Diseño compacto de baja PDL
- Buena uniformidad de canal a canal
- Amplia longitud de onda de funcionamiento: de 1260 nm a 1650 nm
- Amplia temperatura de funcionamiento: de -40℃ a 85℃
Índice
| Hoja de datos del divisor PLC de modo único 1×16 | ||||||
| Longitud de onda de funcionamiento (nm) | 1260-1650 | Fecha de inspección | 21/11/2017 | |||
| P/N: | 1x16-PLC-0.9-1.0 | S/N: | 1711116001 | |||
| Tipo de fibra | G.657A con tubo suelto de 0,9 mm | Longitud de fibra (m) | ≥1.0 | |||
| Tipo de conector | SC/APC | Dimensión del paquete (mm) | 60×12×4 | |||
| Temperatura de almacenamiento | -40~+85℃ | Temperatura de funcionamiento | -40~+85℃ | |||
| Artículo | IL (dB) | PDL (dB) | RL (dB) | |||
| Longitud de onda (nm) | 1310 | 1550 | 1310 | 1550 | 1310 | 1550 |
| Especificación | MÁX. 13.6 | MÁX. 0.25 | ≥55 | |||
| Puerto 1 | 13.11 | 13.34 | 0.03 | 0.03 | Aprobado | Aprobado |
| Puerto 2 | 13.26 | 13.41 | 0.03 | 0.03 | Aprobado | Aprobado |
| Puerto 3 | 13.28 | 13.15 | 0.04 | 0.03 | Aprobado | Aprobado |
| Puerto 4 | 13.39 | 13.09 | 0.04 | 0.02 | Aprobado | Aprobado |
| Puerto 5 | 13.35 | 13.03 | 0.03 | 0.04 | Aprobado | Aprobado |
| Puerto 6 | 13.48 | 13.40 | 0.04 | 0.04 | Aprobado | Aprobado |
| Puerto 7 | 13.33 | 13.45 | 0.03 | 0.02 | Aprobado | Aprobado |
| Puerto 8 | 13.26 | 13.33 | 0.04 | 0.03 | Aprobado | Aprobado |
| Puerto 9 | 13.02 | 13.33 | 0.03 | 0.04 | Aprobado | Aprobado |
| Puerto 10 | 13.46 | 13.38 | 0.02 | 0.03 | Aprobado | Aprobado |
| Puerto 11 | 13.27 | 13.25 | 0.02 | 0.04 | Aprobado | Aprobado |
| Puerto 12 | 13.46 | 13.15 | 0.04 | 0.02 | Aprobado | Aprobado |
| Puerto 13 | 13.24 | 13.17 | 0.04 | 0.03 | Aprobado | Aprobado |
| Puerto 14 | 13.15 | 13.42 | 0.03 | 0.04 | Aprobado | Aprobado |
| Puerto 15 | 13.32 | 13.44 | 0.03 | 0.03 | Aprobado | Aprobado |
| Puerto 16 | 13.02 | 13.19 | 0.03 | 0.03 | Aprobado | Aprobado |
| Entrada | N/A | Aprobado | Aprobado | |||
| MÁX. | 13.48 | 13.45 | 0.04 | 0.04 | N/A | |
| MÍN. | 13.02 | 13.03 | 0.02 | 0.02 | N/A | |
| Promedio | 13.28 | 13.28 | 0.03 | 0.03 | N/A | |
| Uniformidad (≤1.0dB) | 0.46 | 0.473 | Directividad (dB) | ≥55 | ||
Estructura del producto (Unidad: mm)
Aplicaciones
-
