Datos del producto:
Pago y Envío Términos:
|
| Model No.: | DWDM | Input/Output connector:: | FC, SC, LC optional |
|---|---|---|---|
| Channel Wavelength:: | ITU 100 GHz Grid | Channel Spacing:: | 100G(0.8nm) |
| Structure:: | Mux or Demux | Pigtail Diameter:: | 0.9mm |
| Resaltar: | DWDM Mux Demultiplexor,16 canales de DWDM,100G DWDM |
||

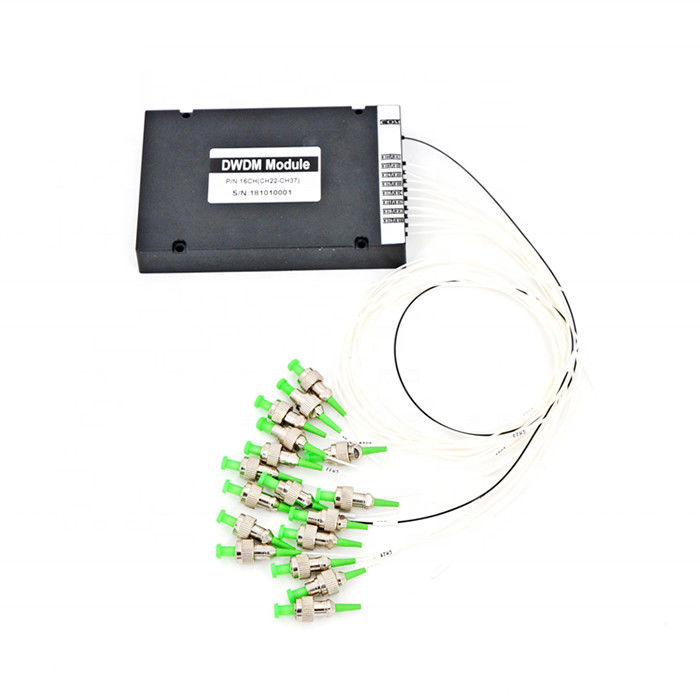

MUX DEMUX DWDM de 16 canales de 100G para telecomunicaciones
Equipo de fibra óptica MUX DEMUX DWDM de 8/16 canales de 100G para telecomunicaciones
Descripción
Aplicaciones
1. Mux/Demux de canal
2. Sistema DWDM DWDM
3. Enrutador
4. Amplificador óptico de fibra
5. Sistema CATV
Características y ventajas:
Espaciamiento de canal ITU de 100 GHz (ITU de 100 GHz)
Baja pérdida de inserción
Transmisión de banda ancha
Alto aislamiento de canal
Alta estabilidad y fiabilidad
Trayectoria óptica sin epoxi
Especificación
| Parámetro | 4 canales | 8 canales | 16 canales | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Longitud de onda del canal (nm) | Cuadrícula ITU de 100 GHz | ||||||
| Espaciamiento de canal (GHz) | 100 (0,8 nm) | ||||||
| Banda de paso del canal (@-0,5 dB ancho de banda (nm) | >0,25 | ||||||
| Pérdida de inserción (dB) | ≤1,8 | ≤3,7 | ≤5,5 | ||||
| Uniformidad del canal (dB) | ≤0,6 | ≤1,0 | ≤1,5 | ||||
| Ondulación del canal (dB) | <0,3 | ||||||
| Aislamiento (dB) | Adyacente | N/A | >30 | N/A | >30 | N/A | >30 |
| No adyacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilidad a la temperatura de la pérdida de inserción (dB/℃) | <0,005 | ||||||
| Desplazamiento de la temperatura de la longitud de onda (nm/℃) | <0,002 | ||||||
| Pérdida dependiente de la polarización (dB) | <0,1 | <0,1 | <0,15 | ||||
| Dispersión del modo de polarización (ps) | <0,1 | ||||||
| Directividad (dB) | ≥50 | ||||||
| Pérdida de retorno (dB) | ≥45 | ||||||
| Manejo máximo de potencia (mW) | 300 | ||||||
| Temperatura de funcionamiento (℃) | -5~+75 | ||||||
| Temperatura de almacenamiento (℃) | -40~+85 | ||||||
| Dimensión del paquete (mm) | A: L100×W80×H10 | ||||||
| B: L120×W80×H18 | |||||||
| C: L141×W115×H18 | |||||||
