Datos del producto:
Pago y Envío Términos:
|
| Model No.: | CWDM DWDM FWDM | Product Name:: | 8 16 18 channel WDM CWDM DWDM Mux Demux Module |
|---|---|---|---|
| Operation Wavelength:: | 1310nm 1490nm 1550nm | Connector:: | FC SC UPC APC (OEM) |
| Case:: | ABS Box | Application:: | FTTH FTTB FTTX Network |
| Resaltar: | FWDM WDM a 1550nm,FWDM y WDM,Filtro de caja ABS WDM |
||

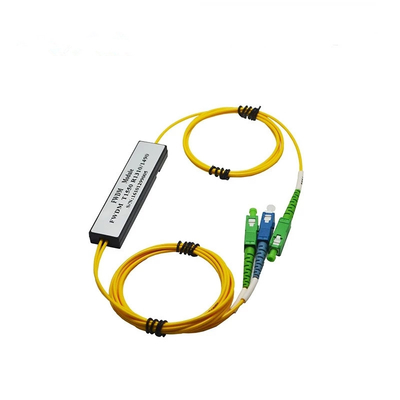

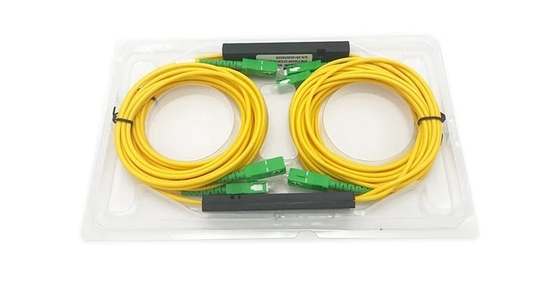

Equipo pasivo ABS Filtro de caja WDM 1550nm FWDM
Equipo pasivo ABS Box Filter WDM 1310/1490/1550nm FWDM
Descripción
F: el precioEl multiplexador de división de longitud de onda (FWDM) basado en ilter es un tipo de multiplexador WDM basado en la tecnología de filtro de película delgada (TFF).El FWDM combina o separa la luz a diferentes longitudes de onda en un amplio rango de longitudes de onda y se utiliza ampliamente en EDFAPowerlink proporciona una serie de multiplexadores FWDM para las construcciones FTTx.Nuestra línea de productos FWDM cubre diferentes ventanas de longitud de onda comúnmente utilizadas en sistemas de fibra ópticaTodos los multiplexadores FWDM ofrecen bajas pérdidas de inserción, baja dependencia de polarización, alto aislamiento y excelente estabilidad ambiental.
Aplicaciones
Sistema CWDM
Redes PON
Enlaces CATV
Características y ventajas:
FWDM Filtro óptico de 3 canales FC SC APC UPC FWDM 1310nm 1490nm 1550nm Filtro óptico
Largo rango de longitud de onda
Baja pérdida de inserción
Aislamiento de los canales altos
Alta estabilidad y fiabilidad
| Parámetro | El multiplexador | Desmultiplicador |
| longitud de onda central de funcionamiento | 1270 nm 1610 nm | |
| Precisión de la longitud de onda central | ±0.5 nm | |
| Espaciamiento entre canales | 20 nm | |
| Banda de paso a -0,5 dB | No más de 13 nm | |
| Pérdida de inserción (dB) | el paso < 0,6 dB, el reflejo < 0,4 dB | |
| Uniformidad del canal | 1 dB como máximo | |
| Ronda de las canales | Máximo 0,3 dB | |
| Aislamiento adyacente | No incluido | 30 dB como mínimo |
| Aislamiento no contiguo | No incluido | No más de 40 dB |
| Sensibilidad a la temperatura de pérdida de inserción | No más de 0,003 dB/oC. Las | |
| Cambios de temperatura en la longitud de onda | Máximo 0,002 nm/oC. Las | |
| Pérdida de temperatura de polarización | Máximo 0,1 dB | |
| Dispersión del modo de polarización | Máximo 0,1 PS | |
| Directividad | No más de 50 dB | |
| Pérdida de rendimiento | No más de 45 dB | |
| Manejo de la potencia | 500 mW | |
| Rango de temperatura de funcionamiento | -5 a 76 añosoC. Las | |
| Rango de temperatura de almacenamiento | -40 a 85 añosoC. Las | |
