Datos del producto:
|
| Product name: | Attenuator | Fiber Mode: | Single mode, Multimode |
|---|---|---|---|
| Attenuation Accurancy: | 1-9dB ±0.5dB, 10-30dB ±10% | Attenuation range: | 0-30dB |
| Return loss: | PC≥45 dB; UPC≥50 dB ;APC ≥60 dB | Repeatability: | 1000 times |
| Operating Wavelength (nm): | 1260~1620(SM) | Operating temperature: | -40-80°C |
| Connector: | MU | ||
| Resaltar: | Atenuador de la fibra óptica del LC,Atenuador óptico,Atenuador SC FC |
||
Los atenuadores de fibra óptica se utilizan en aplicaciones donde se especifica una cantidad predeterminada de pérdida de luz.
Ofrecemos atenuadores fijos LC, FC, SC, ST, MU con diferentes niveles de atenuación, de 1dB a 30dB.
Características principales
· Cumple con Bellcore
· Independiente de la longitud de onda
· Durabilidad y estructura simple y confiable
Especificaciones
· Longitud de onda de funcionamiento: SM: 1310nm, 1550nm
· MM: 850nm, 1300nm
· Pérdida de retorno: Más de 55dB (UPC)
· Precisión de atenuación: +/-0.5 (1~10) +/-1.0(11~30)
· Pérdida dependiente de la polarización: Menos de 0.2dB
· Potencia óptica de entrada máx.: 200mW
· Rango de temperatura de funcionamiento: -40~80°C
Aplicaciones
· l Redes de telecomunicaciones
· l Red de área local
· l FTTH y FTTx
· l Sensores de fibra óptica
· l Pruebas y mediciones
· l Aplicaciones DWDM
Parámetro
|
Rendimiento óptico
|
Tipo de enchufe M-F
|
Tipo de adaptador F-F
|
|
Longitud de onda de prueba (nm)
|
SM: 1310nm/1550nm
|
1310nm
|
|
|
MM: 850nm/1300nm
|
|
|
Precisión de atenuación (dB)
|
1-9dB; 0.5dB; 10-30dB; 10% del valor de atenuación
|
|
|
Pérdida de retorno (dB)
|
≥50dB (PC)
|
≥50dB (PC)
|
|
|
≥60dB (APC)
|
≥60dB (APC)
|
|
Potencia de entrada (máx.) (mW)
|
300
|
|
|
Durabilidad (dB)
|
<0.2dB Típico, 1000 acoplamientos
|
|
|
Temperatura de funcionamiento (°C)
|
-40~+80
|
|
|
Temperatura de almacenamiento (°C)
|
-40~+85
|
|
Información para pedidos:
Paso 1: Tipo de conector: FC, SC, LC, ST
Paso 2: Extremo de la férula: PC, UPC, APC
Paso 3: Tipo: Monomodo, Multimodo
Paso 4: Atenuación: 1-10dB (paso de 1dB), 15, 20, 25, 30dB
Paso 5: Modo: Fijo, Hembra y Macho, En línea, Variable
Paso 6: Longitud de onda: 1310nm, 1550nm, 850nm, 1300nmc

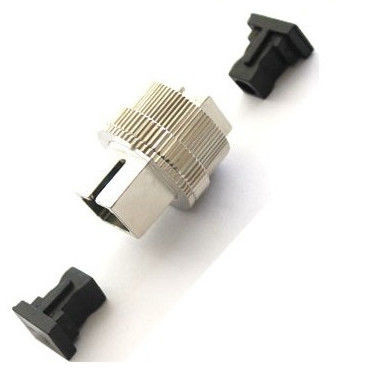

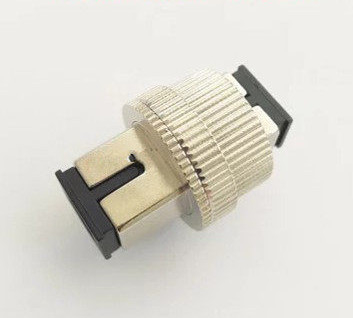

Imagen del producto
Imagen de fábrica
