0.2dB SC APC UPC acoplador de fibra óptica para placa de circuito de PCB
| Item: | Press-fit Elastic iron Adaptor | Color: | Green / Blue |
| Material of fit pin: | Plastic | Ferrule material: | Ceramic |
| Cap color: | Black / Blue / Green / Customiaed | Application: | PCB circuit board |
| Type: | APC / UPC | Test data: | IL≤ 0.2dB, RL≥60dB |
| High Light: | Acoplador de fibra óptica APC UPC,SC UPC Acoplador de fibra óptica,0.2dB acoplador de fibra óptica |
||
Acoplador de fibra óptica SC APC UPC de 0,2 dB para placa de circuito PCB
Adaptadores de fibra óptica SC con ajuste a presión de hierro elástico, acoplador de fibra óptica con pasador de ajuste de plástico utilizado para placa de circuito PCB
Descripción:
El adaptador de fibra óptica se utiliza principalmente para conectar fibras ópticas o cables de fibra óptica entre sí al instalar un sistema de fibra óptica para realizar la conexión del enlace óptico; El adaptador de fibra óptica SC es de tipo pestillo, no necesita ser girado y es fácil de insertar y quitar. La fluctuación de la pérdida de inserción es pequeña y la resistencia a la compresión es alta. La densidad de instalación es alta. El uso de manguito cerámico de precisión para garantizar un rendimiento mecánico y óptico estable a largo plazo;
Características:
Buena compatibilidad
Alta fiabilidad y estabilidad
PC, APC, UPC opcional
Manguito de cerámica o bronce

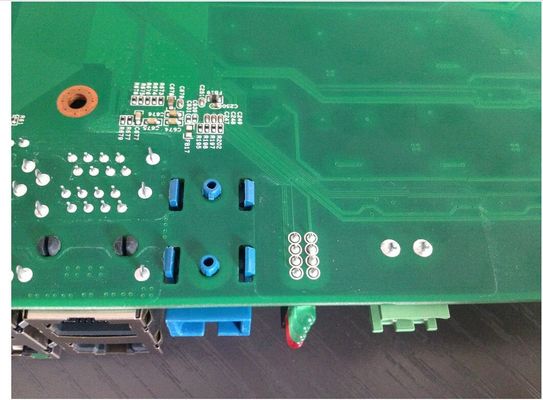

Utilizado para placa de circuito PCB
Baja pérdida de inserción, alta pérdida de retorno
Alta precisión de las dimensiones mecánicas
Aplicación:
1. Sistema CATV
2. Sistemas de comunicación por fibra óptica
3. Transmisión de datos por fibra óptica
4. Acceso a la red de edificios
5. Sistema de cableado, ODF
6. Aplicaciones FTTX y FTTH
7. Equipos de prueba
Materiales de repuesto:
| Número | Parte | Material | ROSH | Clasificación de inflamabilidad |
| 1 | Manguito | Dióxido de circonio | Sí | Ignífugo |
| 2 | Interior | PBT | Sí | V-0 |
| 3 | Carcasa | PC | Sí | V-0 |
| 4 | Tapa antipolvo | ABS | Sí | V-0 |
Control de apariencia:
La apariencia del adaptador es lisa, limpia, libre de aceite, rebabas y arañazos;
El adaptador tiene una apariencia brillante y buena consistencia;
Los componentes del adaptador se combinan suavemente, y el enchufe y el adaptador se pueden insertar y extraer suavemente, fácilmente, y los clips son fuertes
Especificaciones técnicas:
| Proyecto | Índice | |
| Estándar de referencia | IEC61754-4, IEC61300-3-33 YD/T 1272.3-2005 | |
| Pérdida de inserción | ≤0.3dB | |
| Baja temperatura | Temperatura: -40°C Tiempo de prueba: 168H Tasa de cambio de temperatura: 1°C /min |
≤0.2dB |
| Alta temperatura | Temperatura: 85°C Tiempo de prueba: 168H Tasa de cambio de temperatura: 1°C /min |
≤0.2dB |
| Calor y humedad | Temperatura: 40°C Humedad: 90%~95% Tiempo: 168H Tasa de cambio de temperatura: 1°C /min |
≤0.2dB |
| Vibración | Dirección de vibración: X, Y, Z Tiempo de vibración: 2 horas/dirección Amplitud de vibración: 0,75 mm Frecuencia de vibración: 10~ 55 Hz |
≤0.2dB |
| Caída | Altura: 1M Longitud del cable: 2,25M Número de impactos: 5 |
≤0.2dB |
| Ciclo de temperatura | Temperatura: -40°C ~85°C Duración de la temperatura extrema: 0,5H Tasa de cambio de temperatura: 1°C /min Número de ciclos: 21 |
≤0.2dB |
| Repetibilidad | Inserción plegado: 10 | ≤0.2dB |
| Resistencia a la tracción del mecanismo de bloqueo | 68.6N/10 minutos | ≤0.2dB |
Dibujo:
-
