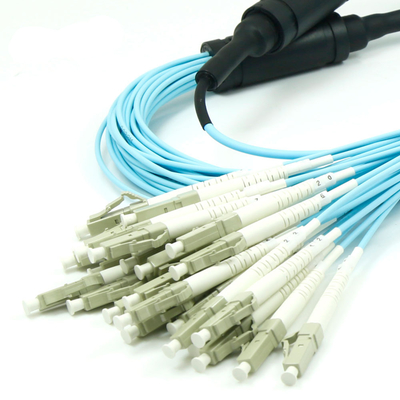

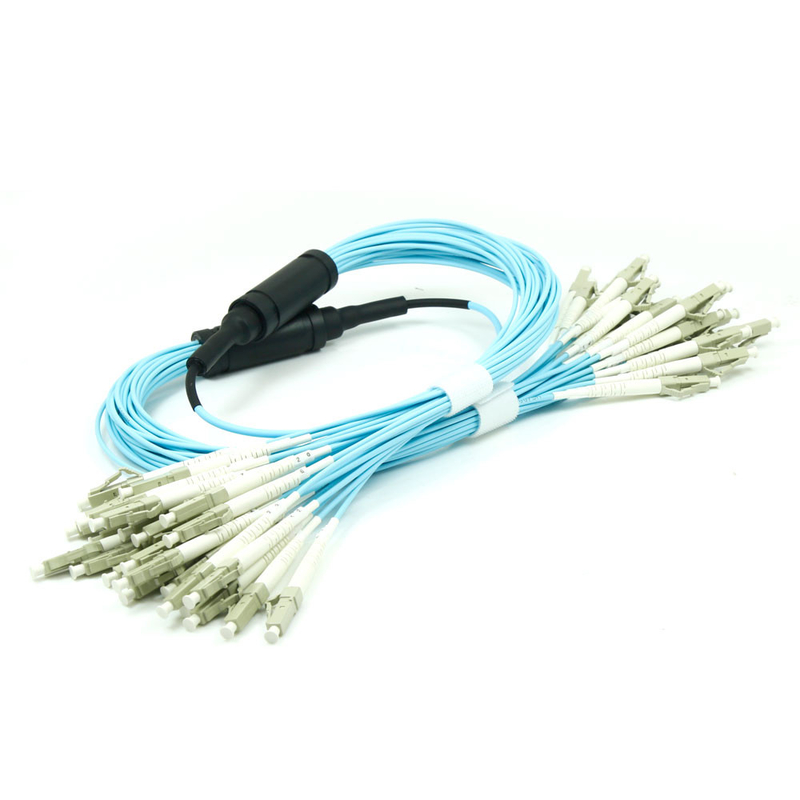

OM3 Multimodo de rama Multicore 0.5M LC saltador de fibra óptica
| Product name: | Branch Fiber patch cord | Cable color: | blue |
| length: | 0.5m,1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC | Model: | Multimode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 0.5M LC saltador de fibra óptica,OM3 LC saltador de fibra óptica,OM3 saltador de fibra óptica multimodo |
||
Puente de fibra óptica multimodo OM3 multicore de 0,5 m LC
1. Característica
1. Alta pérdida de retorno
2. Baja pérdida de inserción
3. Cable de conexión aprobado por RoHS, ISO9001
4. Chaqueta LZSH o PVC
5. Férula de fibra óptica tipo CCTC A
Cables de conexión generales
2. Aplicación1). Salas de comunicación
2). FTTH (Fibra hasta el hogar)
3). LAN (Red de área local)4). FOS (Sensor de fibra óptica)5). Sistema de comunicación por fibra óptica
6). Equipos conectados y transmitidos por fibra óptica7). Preparación para el combate de defensa3. Especificación
TipoEstándar, MaestroEstilo
LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APCFibra
Monodo/Multimodo
50/125, 62.5/125 (Multimodo) OM2&OM1
50/125, 10G (Multimodo) OM3
| Cable | Simplex, Dúplex |
| Φ3.0mm, Φ2.0mm, Φ0.9mm | PVC o LSZH |
| Manera de pulido |
UPC, SPC, APC (8°& 6°) Pérdida de inserción ≤ 0.1dB (Para monomodo Maestro) |
| ≤ 0.25dB (Para monomodo Estándar) |
≤ 0.25dB (Para multimodo) Probado por JDS RM 3750 Pérdida de retorno |
| (Monomodo) | UPC ≥ 50dB |
| SPC ≥ 55dB |
APC ≥ 60dB (típ. 65dB) Probado por JDS RM3750 Repetibilidad ±0.1dB |
|
Temperatura de funcionamiento -40 |
0 C a 85 0 C |
| Requisito de geometría | (Monomodo) |
| Radio de la cara final de la férula | 7mm ≤ R ≤ 12mm (Para APC)Desplazamiento del ápice ≤ 50 μm (Para Estándar)Desplazamiento del ápice ≤ 30 μm (Para Maestro)Desplazamiento del ápice ≤ 50 μm (Para Estándar)Socavado -50nm ≤ U ≤ 50nm |
|
Probado por DORC ZX-1 4. Especificaciones y rendimiento |
Tipo de fibra Monomodo (Pulido APC) Multimodo (Pulido PC/Plano) Parámetro Estándar Baja pérdida Estándar |
Baja pérdidaPérdida de inserción Máxima<0.70
| MU | <0.70dB | <0.35dB | ||
| Pérdida de retorno | Durabilidad | 500 acoplamientos | Durabilidad | 500 acoplamientos |
| Temperatura de funcionamiento | -40C a 80C | Longitud de onda de prueba | 1310nm | 850nm |
| 5. Lista de productos | Bota | Conector | ||
| Tipo de fibra | Número de cable | |||
| Férula | Conector | |||
| 0.9mm | 2.0mm | 3.0mm | ||
LCFC
| SC | MPO | MU | D4 | MTRJ | MPO |
|
DIN 9/125um SM 50/125um MM |
62.5/125um MM OM3 OM4 Simplex Dúplex Multifibra Cinta PC APC
|
UPC 1M 2M 3M4M 5M |
......... Personalizado Garantía de calidad: (1) |
Garantía de origen . Los proveedores a largo plazo mantienen estable la calidad de la materia prima. Todos los productos están certificados por ROHS y cumplen con la demanda de nivel de calidad de exportación. (2) |
Prueba de calidad. 1； Las materias primas se pondrán en producción solo después de pasar la inspección IQC , 2；IPQC inspecciona la línea de producción para garantizar que la producción cumpla con los requisitos de calidad. |
(3)Prueba óptica.Nuestros productos cumplen con los estándares IEC e ITU
(4) Al menos el 30% de la prueba puntual por el Departamento de Aseguramiento de la Calidad después de que los productos estén terminados.Imagen del producto:Imagen de fábrica:Embalaje:
-
