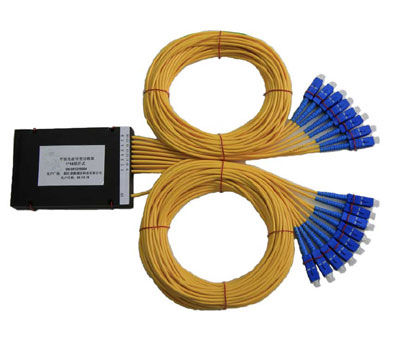

1310nm y 1550nm operar onda 1 x n PLC fibra óptica Splitter
| High Light: | De fibra óptica Splitter,equipos de óptica de fibra |
||
Acoplador de la fibra óptica del PLC
El acoplador óptico es un dispositivo óptico que combina o parte poder de fibras ópticas.
El divisor óptico divide la luz de una sola fibra en dos o más canales de la fibra.
Características:
Diverso ratio de acoplamiento
Solo modo y modo multi disponible
Pérdida de inserción baja, PDL bajo
Establo ambiental
Vivienda del estándar industrial y de la aduana disponible
Variedad de conectores disponibles
configuración modificada para requisitos particulares n de los acopladores 1x2, 1x4 y 1x disponible
Usos:
Sistema de comunicación óptica
Supervisión del sistema y de la señal
Sistemas de CATV y sensores de la fibra
Fibra a (FTTH) casero
Redundancia de la red
El partir del laser
Especificación:
|
Parámetro |
Configuración |
|||
|
N x 4 (N=1, 2, 16) |
N x 8 (N=1, 2, 8) |
N x 16 (N=1, 2, 16) |
N x 32 (N=1, 2, 32) |
|
|
Actúe la longitud de onda (el nanómetro) |
1310/1550, o modificado para requisitos particulares |
|||
|
Ancho de banda (nanómetro) |
±20 |
|||
|
Pérdida de Max.Excess (DB) |
0,2 |
0,3 |
0,4 |
0,5 |
|
Pérdida de Type.Insertion (DB) |
6,2 |
9,3 |
12,4 |
15,5 |
|
Pérdida de Max.Insertion (DB) |
6,8 |
10,2 |
13,6 |
17 |
|
Uniformidad (DB) |
1,2 |
1,8 |
2,4 |
3 |
|
PDL (DB) |
0,08 |
0,12 |
0,16 |
0,2 |
|
Estabilidad termal (DB) |
0,2 |
0,3 |
0,4 |
0,5 |
|
Directividad (DB) |
≥60 |
|||
|
Actúe la temperatura (el ℃) |
-20~+70 |
|||
|
Lleve la longitud (m) |
1 o modificado para requisitos particulares |
|||
|
Tipo de la ventaja (milímetros) |
φ3.0, φ2.0, φ0.9 |
|||
|
Dimensión del paquete |
A: φ3.0, L=50 |
B: 89*19*8 |
C: 99*79*9 |
D: 140*114*18 |
|
(milímetro, L*W*H) |
||||
-
