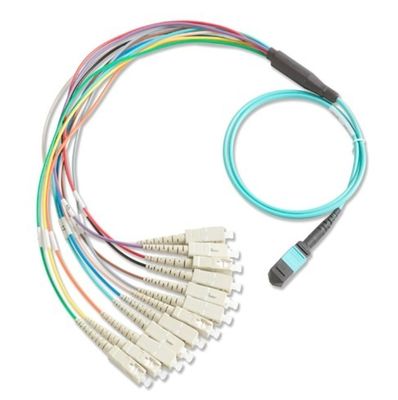

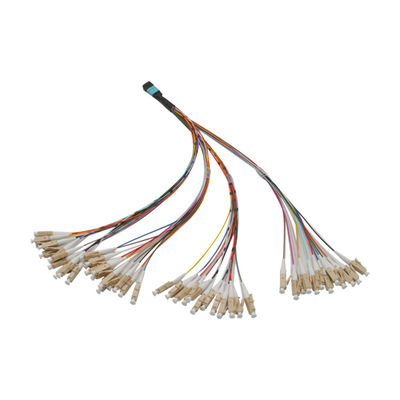

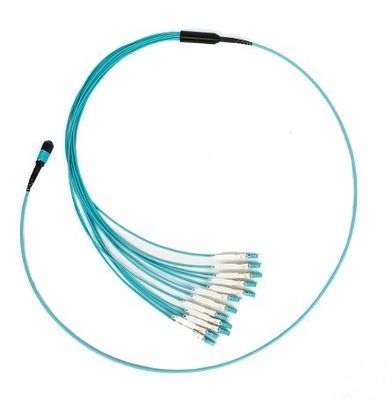

La élite 10M 12 24 de la base 3.0M M SM milímetro del desbloqueo de la fan cables hacia fuera con el CPR del CCA valoró
| Product Name:: | MPO/MTP avivan hacia fuera el cable | Singlemode Fiber:: | G652D G657A1 G657A2 |
| Multi-mode Fiber:: | OM1 OM2 OM3 OM4 | cable color:: | Milímetro (beige), milímetro de élite (aguamarina), SM (verde), élite del SM (amarilla) |
| Operating Temperature:: | -40 ~ +85°C | ||
| High Light: | El desbloqueo de 3.0M M aviva hacia fuera el cable,Élite 10M Fan Out Cable,24 cables del fanout del mpo de la base |
||
MPO/MTP es la alta densidad de la fibra óptica pre-conecta el sistema que es generalmente uso en tres áreas.
· El uso del centro de datos con el ambiente de alta densidad
· La fibra óptica al edificio
· El uso interno del conector en el equipo de la fibra tal como divisor,
40G / 100G SFP y SFP.
Características
* alto rendimiento en IL y RL
* 4,8,12 y 24 terminaciones y montajes del conector de la fibra
* diseñado para la pérdida de pequeñas pérdidas y estándar SM y los usos del milímetro
* solución económica para la masa-terminación de la fibra
* conveniente para el uso de MPO/MTP
* cable redondo construido sólidamente, cable oval y opciones desnudas de la cinta disponibles
* viviendas del codificado por color disponibles distinguir el tipo de la fibra, el tipo polaco y/o el grado del conector
Estándares asociados:
* IEC 61754-7& estándar JIS C5982 de las reuniones
* cableado estructurado por TIA-568-C
* La óptica paralela
- Foro óptico de la interred (OIF) obediente
- Infiniband obediente
* Infiniband
- canal de la fibra 10G obediente
- 40G y 100G IEEE 802,3
- QSFP
Funcionamiento-MTP del conector
| Tipo del conector | 12-Fiber o 24Fiber MPO/MTP (no-fijado) |
| Polaco | PC (MILÍMETRO); APC (SM) |
| Vivienda de color | Milímetro (beige), milímetro de élite (aguamarina), SM (verde), élite del SM (amarilla) |
| Pérdida de inserción, típica (MTP/MPO) | DB del ≤ 0,10 |
| Pérdida de inserción, máximo (MTP/MPO) | DB del ≤ 0,3 |
| Pérdida de vuelta (MTP/MPO SM) | PC >55dB; APC> 60dB |
| Pérdida de inserción, típica (LC/SC) | DB del ≤ 0,10 |
| Pérdida de inserción, máximo (LC/SC) | DB del ≤ 0,3 |
| Pérdida de vuelta (LC/SC SM) | PC >55dB; APC> 65dB |
| Durabilidad (500 acoplamientos) | < 0=""> |
Funcionamiento del cable de la fibra
| Tipo de la fibra | OS2, OM1, OM2, OM3, OM4 |
| Cuenta de la fibra | 12,24,48,72,96,144 corazones |
| DB de la atenuación de la fibra (OS2) | ≤0.38 ≤0.34Type máximo (1310nm) ≤0.25 ≤0.19Type máximo (1550nm) |
| DB de la atenuación de la fibra (OM1) | ≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB de la atenuación de la fibra (OM2) | ≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB de la atenuación de la fibra (OM3) | ≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB de la atenuación de la fibra (OM4) | ≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth: Lanzamiento sobrellenado [Megaciclo-kilómetros] |
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth: Ancho de banda modal eficaz del laser [Megaciclo-kilómetros] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm) |
| Diámetro externo | 12fiber: 3,0 o 5.5m m; 24fiber: 3,0 o 5.5m m |
| Color externo de la chaqueta | OS2 (amarillo), OM2 (naranja), OM3 (aguamarina), OM4 (púrpura o aguamarina) |
| Material externo de la chaqueta | LSZH, OFNP, OFNR |
| Resistencia a la tensión | >500N |
| Temperatura de funcionamiento | -40 ~ +85°C |
-
