Datos del producto:
Pago y Envío Términos:
|
SMF links up: | 10km | Power Supply: | +3.3V |
---|---|---|---|
Power consumption: | <1.5W | Connector: | Duplex LC |
Applications: | 10GBASE-LR/LW Ethernet | ||
Resaltar: | Transceptor óptico SFP 10GBASE LR LW,Transceptor 10GBASE LR LW,Transceptor óptico de 10 Gb/s |

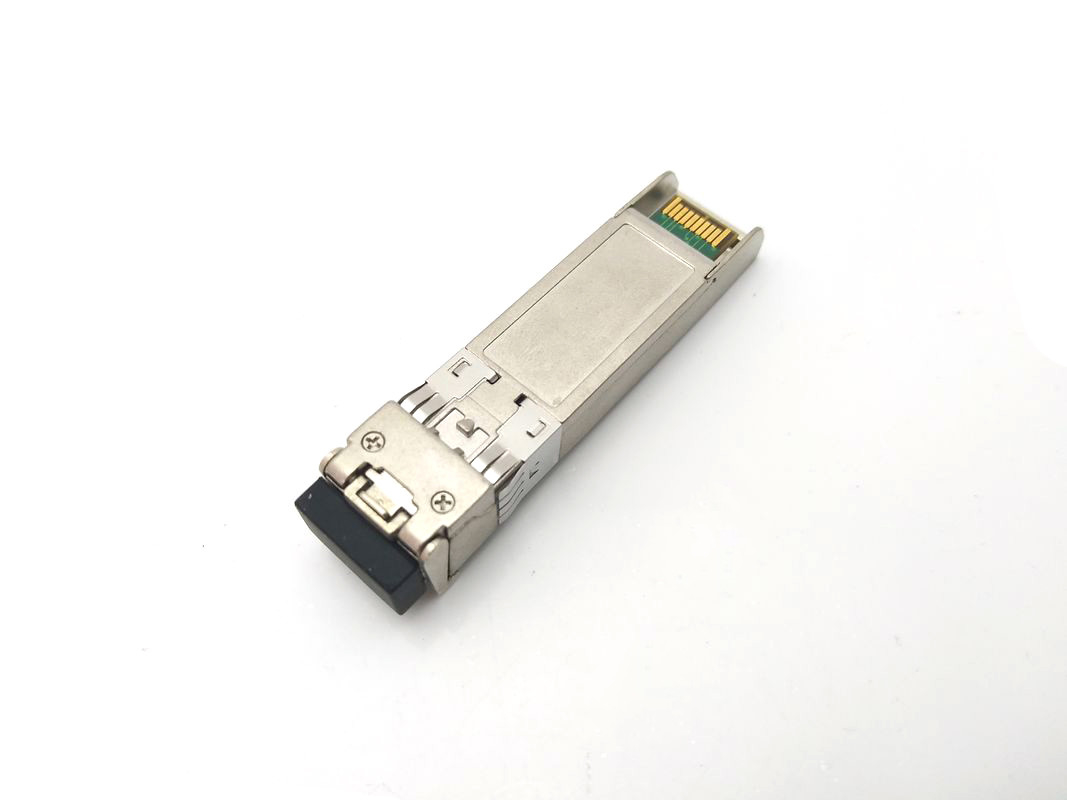

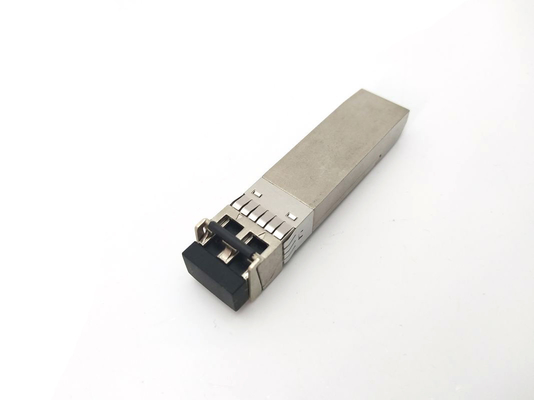

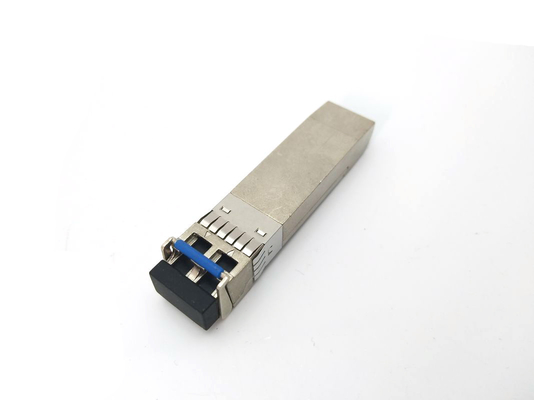

Transceptor óptico SFP de modo único LC dúplex de 10 Gb/S 1310 nm
Transceptor SFP+ de 10 Gb/s 10 km Conectable en caliente, LC dúplex, +3,3 V, 1310 nm DFB-LD, modo único
Características:
Aplicaciones:
Descripción:
SFP+ 10G LR es un módulo transceptor óptico de 10 Gb/s muy compacto para aplicaciones de comunicación óptica en serie a 10 Gb/s. El SFP convierte una secuencia de datos eléctricos en serie de 10 Gb/s en una señal de salida óptica de 10 Gb/s y una señal de entrada óptica de 10 Gb/s en secuencias de datos eléctricos en serie de 10 Gb/s. La interfaz eléctrica de alta velocidad de 10 Gb/s es totalmente compatible con la especificación SFI.
El transmisor DFB de 1310 nm de alto rendimiento y el receptor PIN de alta sensibilidad proporcionan un rendimiento superior para aplicaciones Ethernet en enlaces de hasta 10 km.
El módulo SFP+ cumple con SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-LR. Las funciones de diagnóstico digital están disponibles a través de una interfaz serie de 2 hilos, como se especifica en SFF-8472.
El factor de forma totalmente compatible con SFP proporciona conectividad en caliente, actualizaciones sencillas de puertos ópticos y baja emisión EMI.
Valores máximos absolutos
Parámetro | Símbolo | Mín.. | Típico | Máx.. | Unidad |
Temperatura de almacenamiento | TS | -40 | +85 | °C | |
Temperatura de funcionamiento de la caja | TA | 0 | 70 | °C | |
Tensión de alimentación máxima | Vcc | -0,5 | 4 | V | |
Humedad relativa | HR | 0 | 85 | % |
Características eléctricas (TOP = 0 a 70 °C, VCC = 3.135 a 3.465 voltios)
Parámetro | Símbolo | Mín.. | Típico | Máx.. | Unidad | Nota |
Tensión de alimentación | Vcc | 3,135 | 3,465 | V | ||
Corriente de alimentación | Icc | 430 | mA | |||
Consumo de energía | P | 1,5 | W | |||
Sección del transmisor: | ||||||
Impedancia diferencial de entrada | Rin | 100 | Ω | 1 | ||
Tolerancia de tensión CC de un solo extremo de entrada Tx (Ref VeeT) | V | -0,3 | 4 | V | ||
Oscilación de tensión de entrada diferencial | Vin,pp | 180 | 700 | mV | 2 | |
Tensión de desactivación de transmisión | VD | 2 | Vcc | V | 3 | |
Tensión de habilitación de transmisión | VEN | Vee | Vee+0,8 | V | ||
Sección del receptor: | ||||||
Tolerancia de tensión de salida de un solo extremo | V | -0,3 | 4 | V | ||
Tensión diferencial de salida Rx | Vo | 300 | 850 | mV | ||
Tiempo de subida y bajada de salida Rx | Tr/Tf | 30 | ps | 4 | ||
Fallo de LOS | VFallo de LOS | 2 | VccHOST | V | 5 | |
LOS normal | VNorma LOS | Vee | Vee+0,8 | V | 5 |
Nota:
1. Conectado directamente a los pines de entrada de datos TX. Acoplamiento de CA de los pines al circuito integrado del controlador láser.
2. Según SFF-8431 Rev 3.0
3. En terminación diferencial de 100 ohmios.
4. 20%~80%
5. LOS es una salida de colector abierto. Debe conectarse con una resistencia de 4,7 k – 10 kΩ en la placa host. El funcionamiento normal es lógica 0; la pérdida de señal es lógica 1. La tensión de conexión máxima es de 5,5 V.
Parámetros ópticos (TOP = 0 a 70°C, VCC = 3.135 a 3.465 voltios)
Parámetro | Símbolo | Mín.. | Típico | Máx.. | Unidad | Nota |
Sección del transmisor: | ||||||
Longitud de onda central | λt | 1290 | 1310 | 1330 | nm | |
Ancho espectral | △λ | 1 | nm | |||
Potencia óptica media | Pavg | -8,2 | 0,5 | dBm | 1 | |
Potencia óptica OMA | Poma | -5,2 | dBm | |||
Potencia de apagado del láser | Poff | -30 | dBm | |||
Relación de extinción | ER | 3,5 | dB | |||
Pérdida de dispersión del transmisor | TDP | 3,2 | dB | 2 | ||
Ruido de intensidad relativa | Rin | -128 | dB/Hz | 3 | ||
Tolerancia de pérdida de retorno óptica | 20 | dB | ||||
Sección del receptor: | ||||||
Longitud de onda central | λr | 1260 | 1355 | nm | ||
Sensibilidad del receptor | Sen | -14,5 | dBm | 4 | ||
Sensibilidad estresada (OMA) | SenST | -10,3 | dBm | 4 | ||
Afirmación de pérdida de señal (LOS) | LOSA | -25 | - | dBm | ||
Desafirmación de pérdida de señal (LOS) | LOSD | -15 | dBm | |||
Histéresis de pérdida de señal (LOS) | LOSH | 0,5 | dB | |||
Sobrecarga | Sat | 0 | dBm | 5 | ||
Reflectancia del receptor | Rrx | -12 | dB |
Nota:
1. Las cifras de potencia media son solo informativas, según IEEE802.3ae.
2. La cifra TWDP requiere que la placa host sea compatible con SFF-8431. TWDP se calcula utilizando el código Matlab proporcionado en la cláusula 68.6.6.2 de IEEE802.3ae.
3. Reflexión de 12 dB.
4. Condiciones de las pruebas de receptor estresado según IEEE802.3ae. Las pruebas CSRS requieren que la placa host sea compatible con SFF-8431.
5. Sobrecarga del receptor especificada en OMA y en la peor condición estresada integral.
Dimensiones mecánicas:
